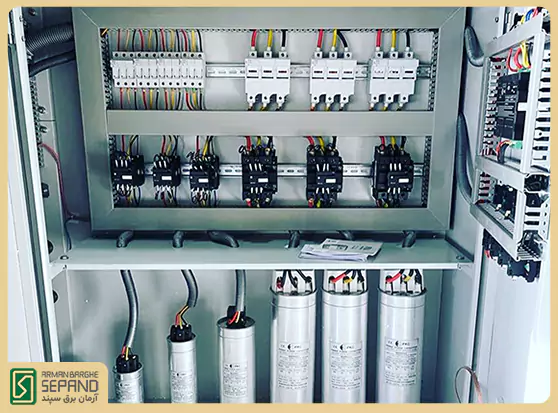

تابلو بانک خازنی

تابلو بانک خازنی چیست؟

تابلو بانک خازنی مجموعه‌ای از خازن‌های قدرت، تجهیزات حفاظتی و کنترلی است که برای اصلاح ضریب توان و جبران توان راکتیو در شبکه برق استفاده می‌شود. در بسیاری از واحدهای صنعتی، بخش زیادی از مصرف برق مربوط به بارهای القایی است؛ این بارها برای ایجاد میدان مغناطیسی، توان راکتیو از شبکه دریافت می‌کنند و همین موضوع باعث افت ضریب توان، افزایش جریان، گرم شدن کابل‌ها و کاهش ظرفیت مفید شبکه می‌شود.

بانک خازنی با تزریق توان راکتیو خازنی، اثر توان راکتیو القایی را کاهش می‌دهد. نتیجه این کار، نزدیک شدن ضریب توان به مقدار مطلوب، کاهش هزینه انرژی، بهبود کیفیت برق و افزایش بهره‌وری تجهیزات است. تابلو بانک خازنی می‌تواند به‌صورت ثابت، اتوماتیک، تک فاز، سه فاز، فیلتر دار یا قابل حمل طراحی شود.

چرا تابلو بانک خازنی ضروری است؟

در شبکه‌هایی که موتورها، ترانسفورماتورها، تجهیزات جوشکاری، چیلرها، آسانسورها یا ماشین‌آلات صنعتی فعالیت دارند، ضریب توان معمولاً کاهش پیدا می‌کند. پایین بودن ضریب توان یعنی بخشی از ظرفیت شبکه صرف جابجایی توان راکتیو می‌شود؛ توانی که کار مفید انجام نمی‌دهد اما جریان، تلفات و هزینه را افزایش می‌دهد.

استفاده از تابلو بانک خازنی برای بسیاری از واحدها یک انتخاب اقتصادی و فنی ضروری است، زیرا می‌تواند از جریمه توان راکتیو جلوگیری کند و ظرفیت موجود شبکه را بهتر در اختیار بارهای واقعی قرار دهد.

• کاهش جریمه برق ناشی از ضریب توان پایین

• کاهش جریان عبوری از کابل‌ها، کلیدها و ترانس

• کاهش افت ولتاژ و تلفات انرژی

• افزایش ظرفیت قابل استفاده شبکه برق

• بهبود پایداری عملکرد تجهیزات صنعتی

• کمک به کاهش هزینه‌های نگهداری و استهلاک تجهیزات

انواع تابلو بانک خازنی

تابلو بانک خازنی بر اساس نوع کنترل، تعداد فاز، شرایط شبکه و محل استفاده در مدل‌های مختلفی ساخته می‌شود. انتخاب نوع مناسب به مقدار بار، تغییرات مصرف، وجود هارمونیک، فضای نصب و هدف پروژه بستگی دارد.

تابلو بانک خازنی ثابت

در تابلو بانک خازنی ثابت، یک ظرفیت مشخص از خازن به‌صورت دائم یا با فرمان ساده وارد مدار می‌شود. این مدل برای بارهایی مناسب است که مصرف راکتیو آن‌ها تقریباً ثابت است و تغییرات زیادی در طول روز ندارند.

کاربردهای رایج بانک خازنی ثابت

• جبران توان راکتیو ترانسفورماتورهای کم‌بار

• مصرف‌کننده‌هایی با بار ثابت و قابل پیش‌بینی

• پروژه‌هایی که به اصلاح محدود و ساده ضریب توان نیاز دارند

تابلو بانک خازنی اتوماتیک یا پله‌ای

تابلو بانک خازنی اتوماتیک رایج‌ترین مدل برای کارخانه‌ها، کارگاه‌ها و مراکز تجاری است. در این تابلو، رگولاتور بانک خازنی مقدار ضریب توان را اندازه‌گیری می‌کند و بر اساس نیاز شبکه، پله‌های خازنی را وارد یا خارج می‌کند.

این روش باعث می‌شود ظرفیت خازنی فقط به اندازه نیاز شبکه استفاده شود و خطر جبران بیش از حد یا کمبود جبران کاهش پیدا کند. تابلو پله‌ای معمولاً از چند خازن با ظرفیت‌های متفاوت تشکیل می‌شود تا کنترل دقیق‌تری روی توان راکتیو انجام شود.

تابلو بانک خازنی سه فاز

تابلو بانک خازنی سه فاز برای شبکه‌های صنعتی و تجاری سه فاز طراحی می‌شود و در ظرفیت‌های مختلف بر حسب kVar ساخته می‌شود. این تابلوها معمولاً در ورودی اصلی برق یا نزدیک مرکز بار نصب می‌شوند تا توان راکتیو کل مجموعه را جبران کنند.

در طراحی بانک خازنی سه فاز، تعادل بار، ظرفیت ترانس، جریان اتصال کوتاه، نوع کلید اصلی، کیفیت خازن‌ها، سطح هارمونیک و نوع رگولاتور اهمیت زیادی دارد.

تابلو بانک خازنی تک فاز

تابلو بانک خازنی تک فاز برای مصرف‌کننده‌های تک فاز یا بخش‌هایی از شبکه که نیاز به جبران موضعی دارند استفاده می‌شود. این مدل معمولاً ظرفیت پایین‌تری نسبت به نمونه سه فاز دارد و برای ساختمان‌ها، فروشگاه‌ها یا تجهیزات خاص قابل استفاده است.

در شبکه‌های تک فاز نیز انتخاب ظرفیت باید با دقت انجام شود، زیرا اضافه کردن خازن بیش از نیاز می‌تواند باعث افزایش ولتاژ یا ایجاد شرایط نامطلوب در مدار شود.

تابلو بانک خازنی فیلتر دار یا دتون شده

در شبکه‌هایی که درایو، UPS، کوره القایی، منابع تغذیه سوئیچینگ یا تجهیزات الکترونیک قدرت وجود دارد، هارمونیک‌ها می‌توانند به خازن‌ها آسیب بزنند. در چنین شرایطی استفاده از تابلو بانک خازنی معمولی ممکن است باعث تشدید هارمونیک، داغ شدن خازن و کاهش عمر تجهیزات شود.

تابلو بانک خازنی فیلتر دار یا دتون شده با استفاده از راکتور سری در هر پله، فرکانس تشدید را کنترل می‌کند و از خازن‌ها در برابر اثرات هارمونیکی محافظت می‌کند. این نوع تابلو برای محیط‌های صنعتی حساس انتخاب مطمئن‌تری است.

تابلو بانک خازنی قابل حمل

تابلو بانک خازنی قابل حمل برای پروژه‌های موقت، کارگاه‌های ساختمانی، تست بار یا مکان‌هایی که نیاز به جبران موقت توان راکتیو دارند استفاده می‌شود. این تابلوها معمولاً با بدنه مقاوم، چرخ یا دستگیره، کابل ورودی مناسب و تجهیزات حفاظتی کامل ساخته می‌شوند.

قابلیت جابجایی، نصب سریع و امکان استفاده در چند محل از مزیت‌های این مدل است؛ با این حال ظرفیت و شرایط اتصال باید توسط کارشناس برق بررسی شود.

راهنمای انتخاب تابلو بانک خازنی

برای انتخاب تابلو بانک خازنی، تنها دانستن توان مصرفی کافی نیست. ظرفیت مناسب باید بر اساس ضریب توان فعلی، ضریب توان هدف، نوع بار، ساعات کار، تغییرات مصرف و شرایط شبکه محاسبه شود. بهترین روش، اندازه‌گیری پارامترهای برق با پاور آنالایزر یا بررسی قبض و اطلاعات بار است.

• ابتدا ضریب توان فعلی مجموعه مشخص شود.

• ضریب توان هدف معمولاً نزدیک 0.95 تا 0.99 در نظر گرفته می‌شود.

• ظرفیت مورد نیاز بر حسب kVar محاسبه شود.

• بارهای متغیر، هارمونیک‌ها و تعداد دفعات قطع و وصل بررسی شوند.

• در صورت وجود هارمونیک، استفاده از راکتور دتون یا فیلتر مناسب ارزیابی شود.

• فضای نصب، تهویه، درجه حفاظت بدنه و امکان توسعه آینده در نظر گرفته شود.

مشاوره انتخاب ظرفیت بانک خازنی

برای محاسبه ظرفیت مناسب و انتخاب تابلو بانک خازنی متناسب با پروژه، با سپند تابلو تماس بگیرید.

09121582213

قیمت تابلو بانک خازنی

قیمت تابلو بانک خازنی به ظرفیت نهایی، نوع طراحی، برند تجهیزات، وجود یا نبود راکتور، تعداد پله‌ها و شرایط نصب بستگی دارد. چون بانک خازنی یک تجهیز سفارشی است، قیمت دقیق آن پس از بررسی نیاز پروژه و مشخصات فنی قابل اعلام است.

در سپند تابلو، قیمت‌گذاری بر اساس ظرفیت واقعی مورد نیاز و تجهیزات انتخابی انجام می‌شود تا تابلو از نظر فنی، اقتصادی و ایمنی برای پروژه مناسب باشد.

عوامل مؤثر بر قیمت تابلو بانک خازنی

• ظرفیت کل بانک خازنی بر حسب kVar

• تعداد پله‌ها و ظرفیت هر پله خازنی

• برند و کیفیت خازن‌های قدرت

• نوع رگولاتور بانک خازنی و قابلیت‌های کنترلی آن

• استفاده از کنتاکتور خازنی، فیوز، کلید اتوماتیک و تجهیزات حفاظتی

• وجود راکتور دتون برای شبکه‌های دارای هارمونیک

• ابعاد، جنس بدنه، درجه حفاظت و نوع رنگ تابلو

• هزینه طراحی، مونتاژ، تست، نصب و راه‌اندازی

قیمت تابلو بانک خازنی سه فاز

قیمت تابلو بانک خازنی سه فاز معمولاً از نمونه‌های تک فاز بیشتر است، زیرا ظرفیت بالاتر، تجهیزات حفاظتی قوی‌تر، کابل‌کشی داخلی گسترده‌تر و کنترل دقیق‌تری نیاز دارد. در بسیاری از پروژه‌های صنعتی، استفاده از مدل سه فاز اتوماتیک با چند پله خازنی بهترین انتخاب است.

اگر شبکه دارای هارمونیک باشد، اضافه شدن راکتور دتون و طراحی فیلتر دار روی قیمت اثر می‌گذارد اما در عوض از آسیب دیدن خازن‌ها و تجهیزات جلوگیری می‌کند.

نکات مهم قبل از استعلام قیمت

برای دریافت قیمت دقیق‌تر، بهتر است اطلاعات پایه پروژه آماده باشد. این اطلاعات به کارشناس کمک می‌کند ظرفیت و تجهیزات تابلو را درست انتخاب کند.

• ظرفیت ترانس یا آمپر ورودی مجموعه

• توان و نوع مصرف‌کننده‌های اصلی

• ضریب توان فعلی و ضریب توان هدف

• قبض برق یا گزارش اندازه‌گیری پاور آنالایزر

• وجود درایو، UPS، کوره، دستگاه جوش یا بارهای هارمونیک‌زا

• محل نصب تابلو و شرایط محیطی

استعلام قیمت تابلو بانک خازنی

برای دریافت قیمت ساخت تابلو بانک خازنی و بررسی مشخصات فنی پروژه، همین حالا تماس بگیرید.

09121582213

نصب تابلو بانک خازنی

نصب تابلو بانک خازنی باید توسط نیروی متخصص و با رعایت اصول ایمنی انجام شود. محل نصب باید دسترسی مناسب، تهویه کافی، فضای سرویس و فاصله ایمن از منابع حرارتی یا رطوبتی داشته باشد. همچنین کابل ورودی، کلید اصلی و تجهیزات حفاظتی باید متناسب با جریان تابلو انتخاب شوند.

پیش از راه‌اندازی، لازم است اتصالات، ترتیب فازها، تنظیمات رگولاتور، مقدار CT، عملکرد پله‌ها و وضعیت تهویه تابلو کنترل شود.

مراحل نصب تابلو بانک خازنی

• بازدید از محل و بررسی شرایط شبکه برق

• تعیین محل نصب با توجه به تهویه، دسترسی و ایمنی

• انتخاب کابل، کلید و حفاظت مناسب برای ورودی تابلو

• نصب تابلو و اتصال کابل‌های قدرت و فرمان

• نصب و سیم‌بندی CT برای اندازه‌گیری جریان

• تنظیم رگولاتور بانک خازنی بر اساس نسبت CT و ضریب توان هدف

• تست ورود و خروج پله‌ها و بررسی عملکرد حفاظتی

• تحویل تابلو پس از تست نهایی و آموزش نکات بهره‌برداری

روش‌های نصب خازن در تابلو برق

نصب خازن در تابلو برق می‌تواند به‌صورت مرکزی، گروهی یا موضعی انجام شود. در روش مرکزی، تابلو بانک خازنی در ورودی اصلی نصب می‌شود و ضریب توان کل مجموعه را اصلاح می‌کند. این روش برای بیشتر کارخانه‌ها و مجتمع‌ها کاربردی است.

در روش گروهی، بانک خازنی برای یک بخش یا چند مصرف‌کننده مشخص در نظر گرفته می‌شود. در روش موضعی نیز خازن نزدیک یک تجهیز خاص مانند موتور نصب می‌شود. انتخاب روش مناسب به نوع بار، فاصله تجهیزات، تغییرات مصرف و هدف اصلاح ضریب توان بستگی دارد.

انتخاب سریع ظرفیت تابلو بانک خازنی

برای برآورد اولیه ظرفیت بانک خازنی، باید توان اکتیو مصرفی و ضریب توان فعلی مشخص باشد. سپس بر اساس ضریب توان هدف، مقدار kVar مورد نیاز محاسبه می‌شود. با این حال این روش فقط یک تخمین اولیه است و برای طراحی نهایی باید اندازه‌گیری و بررسی فنی انجام شود.

• برای بارهای ثابت، ظرفیت ثابت یا پله‌های محدود می‌تواند کافی باشد.

• برای بارهای متغیر، تابلو اتوماتیک پله‌ای انتخاب مناسب‌تری است.

• برای شبکه دارای هارمونیک، بانک خازنی دتون شده توصیه می‌شود.

• برای پروژه‌های صنعتی، امکان توسعه آینده در ظرفیت تابلو در نظر گرفته شود.

تابلو بانک خازنی چگونه کار می‌کند؟

رگولاتور بانک خازنی با دریافت سیگنال جریان از CT و اندازه‌گیری ولتاژ، ضریب توان شبکه را محاسبه می‌کند. اگر ضریب توان از مقدار تنظیم‌شده پایین‌تر باشد، رگولاتور به ترتیب پله‌های خازنی را وارد مدار می‌کند. وقتی بار کاهش پیدا کند یا ضریب توان از حد مطلوب بالاتر برود، پله‌ها از مدار خارج می‌شوند.

در هر پله، کنتاکتور خازنی وظیفه قطع و وصل خازن را بر عهده دارد و فیوز یا کلید حفاظتی از مدار در برابر اضافه‌جریان و اتصال کوتاه محافظت می‌کند. در تابلوهای دتون شده، راکتور نیز به‌صورت سری با خازن قرار می‌گیرد تا اثر هارمونیک کنترل شود.

مزایا و معایب تابلو بانک خازنی

تابلو بانک خازنی در صورت طراحی و نصب صحیح، یکی از مؤثرترین راهکارهای کاهش هزینه برق و بهبود کیفیت شبکه است. با این حال استفاده نادرست از آن می‌تواند مشکلاتی مانند جبران بیش از حد یا آسیب ناشی از هارمونیک ایجاد کند.

مزایای تابلو بانک خازنی

• اصلاح ضریب توان و کاهش جریمه برق

• کاهش جریان و تلفات در کابل‌ها و ترانس

• افزایش ظرفیت قابل استفاده شبکه

• بهبود ولتاژ و پایداری سیستم برق

• کاهش فشار کاری روی تجهیزات الکتریکی

• بازگشت سرمایه قابل توجه در مصرف‌کننده‌های صنعتی

معایب و محدودیت‌های تابلو بانک خازنی

• نیاز به طراحی دقیق و محاسبه ظرفیت مناسب

• حساسیت خازن‌ها به هارمونیک، گرما و تهویه نامناسب

• نیاز به سرویس دوره‌ای، بررسی اتصالات و کنترل سلامت خازن‌ها

• احتمال جبران بیش از حد در صورت انتخاب یا تنظیم نادرست

• افزایش هزینه اولیه در مدل‌های فیلتر دار و صنعتی

اجزای تابلو بانک خازنی

کیفیت اجزای داخلی تابلو بانک خازنی نقش مستقیم در عملکرد و طول عمر آن دارد. استفاده از تجهیزات نامناسب ممکن است باعث داغ شدن، قطع و وصل نامنظم، خرابی خازن یا عملکرد نادرست رگولاتور شود.

• خازن قدرت: قطعه اصلی برای تولید توان راکتیو خازنی و اصلاح ضریب توان.

• رگولاتور بانک خازنی: کنترل‌کننده هوشمند برای ورود و خروج پله‌های خازنی.

• کنتاکتور خازنی: تجهیز قطع و وصل مخصوص خازن با مقاومت در برابر جریان هجومی.

• فیوز یا کلید حفاظتی: حفاظت هر پله و ورودی تابلو در برابر خطاهای الکتریکی.

• راکتور دتون: محافظت در برابر هارمونیک و جلوگیری از تشدید در شبکه‌های آلوده.

• CT یا ترانس جریان: ارسال سیگنال جریان به رگولاتور برای محاسبه ضریب توان.

• شینه و کابل داخلی: انتقال جریان بین تجهیزات داخل تابلو.

• بدنه تابلو: حفاظت مکانیکی و محیطی از تجهیزات داخلی.

• سیستم تهویه: کنترل دمای داخل تابلو و افزایش عمر خازن‌ها.

• ترمینال، چراغ سیگنال و تجهیزات اندازه‌گیری: تکمیل مدار فرمان، نمایش وضعیت و تسهیل بهره‌برداری.

نقشه تابلو بانک خازنی

نقشه تابلو بانک خازنی مسیر اتصال تجهیزات قدرت و فرمان را مشخص می‌کند و برای طراحی، مونتاژ، عیب‌یابی و سرویس دوره‌ای ضروری است. این نقشه باید ظرفیت هر پله، نوع حفاظت، سیم‌بندی رگولاتور، محل CT، ترتیب فازها و مدار فرمان کنتاکتورها را نشان دهد.

اهمیت نقشه مدار فرمان تابلو بانک خازنی

نقشه مدار فرمان تابلو بانک خازنی باعث می‌شود عملکرد پله‌ها قابل ردیابی باشد و در زمان تعمیرات، خطاها سریع‌تر شناسایی شوند. اگر مدار فرمان به‌درستی طراحی نشود، رگولاتور نمی‌تواند پله‌ها را درست کنترل کند یا ممکن است خازن‌ها در زمان نامناسب وارد مدار شوند.

وجود نقشه دقیق برای بهره‌بردار و تیم نگهداری اهمیت زیادی دارد، زیرا تنظیمات رگولاتور، سیم‌بندی CT و منطق قطع و وصل پله‌ها را شفاف می‌کند.

بخش‌های اصلی نقشه تابلو بانک خازنی

• مدار قدرت شامل کلید اصلی، فیوزها، کنتاکتورها، خازن‌ها و راکتورها

• مدار فرمان شامل تغذیه رگولاتور، خروجی پله‌ها و بوبین کنتاکتورها

• مسیر CT و ورودی‌های اندازه‌گیری رگولاتور

• چراغ‌های سیگنال، ترمینال‌ها و تجهیزات نمایش وضعیت

• ارت، شینه نول و جزئیات اتصال بدنه

انواع نقشه تابلو بانک خازنی

برای تابلو بانک خازنی معمولاً چند نوع نقشه تهیه می‌شود. نقشه تک‌خطی نمای کلی اتصال تابلو به شبکه و ظرفیت پله‌ها را نمایش می‌دهد. نقشه قدرت، جزئیات مسیر جریان اصلی و تجهیزات حفاظتی را مشخص می‌کند. نقشه فرمان نیز سیم‌بندی رگولاتور، کنتاکتورها، CT و تجهیزات کنترلی را نشان می‌دهد.

در پروژه‌های صنعتی، وجود نقشه جانمایی تجهیزات داخل تابلو نیز به مونتاژ منظم، تهویه بهتر و سرویس آسان‌تر کمک می‌کند.

ساخت تابلو بانک خازنی در سپند تابلو

برای طراحی، ساخت، نصب و دریافت نقشه تابلو بانک خازنی متناسب با پروژه خود با ما تماس بگیرید.

09121582213
