تابلو توزیع برق چیست و چه وظیفهای دارد؟
تابلو توزیع برق یکی از بخشهای اصلی در سیستم برقرسانی ساختمانها، کارگاهها و مجموعههای صنعتی است. این تابلو، برق را از منبع اصلی دریافت کرده و آن را بهصورت ایمن و کنترلشده بین بخشهای مختلف توزیع میکند.
در حقیقت، تابلو برق توزیع مانند یک مرکز فرماندهی عمل میکند که با استفاده از فیوزها، کلیدها و تجهیزات حفاظتی، هم جریان برق را مدیریت میکند و هم از تجهیزات و افراد در برابر خطراتی مانند اتصال کوتاه یا اضافهبار محافظت مینماید.
بدون وجود یک تابلو توزیع برق استاندارد، کنترل و ایمنی شبکه برقرسانی ممکن نیست و کوچکترین خطا میتواند باعث آسیب به تجهیزات یا ایجاد خطرات جدی شود.
نقش تابلو توزیع برق در ایمنی و مدیریت برق ساختمان
تابلو توزیع برق با بهرهگیری از تجهیزاتی مانند فیوز مینیاتوری، کلید محافظ جان و مدارشکن، نقش مهمی در حفظ ایمنی شبکه برق دارد. این اجزا از بروز خطراتی مانند اتصال کوتاه، اضافهبار یا برقگرفتگی جلوگیری کرده و مانع آسیب به تجهیزات و افراد میشوند.
تابلو توزیع علاوه بر ایمنی، امکان کنترل و مدیریت هدفمند برق را برای مهندسان فراهم میکند. به کمک این تابلو میتوان برق را بهصورت جداگانه به هر بخش ساختمان منتقل کرد؛ کاری که عیبیابی، نگهداری و مدیریت مصرف برق را بسیار سادهتر و کارآمدتر میسازد.
انواع تابلو توزیع برق
تابلوهای توزیع برق در مدلها و کاربردهای مختلف طراحی میشوند تا پاسخگوی نیازهای متنوع ساختمانهای مسکونی، مراکز صنعتی و محیطهای کاری مانند کارگاههای ساختمانی باشند.
انتخاب نوع تابلو به عواملی مانند محل نصب، سطح ولتاژ، میزان بار مصرفی و شرایط محیطی بستگی دارد.
شناخت دقیق انواع تابلو توزیع برق به مهندسان و پیمانکاران کمک میکند تا مناسبترین گزینه را برای هر پروژه انتخاب کرده و از عملکرد ایمن و پایدار سیستم برق اطمینان حاصل کنند. در ادامه با رایجترین انواع تابلوهای توزیع برق آشنا میشوید.
تابلو توزیع برق واحد مسکونی: معمولاً در ورودی هر واحد/طبقه نصب میشود و برق را بین مدارهای روشنایی، پریزها، کولر و… توزیع میکند. برای ایمنی از MCB و RCD استفاده میشود و طراحی باید مطابق استانداردهای ایمنی ساختمان باشد.
تابلو توزیع کارگاهی: ویژه پروژههای موقت و کارگاههای ساختمانی؛ قابلحمل، مقاوم در برابر گردوغبار/رطوبت/ضربه و قابل نصب روی پایه یا دیوار. برای ایمنی از RCD و تجهیزات حفاظتی استفاده میشود.

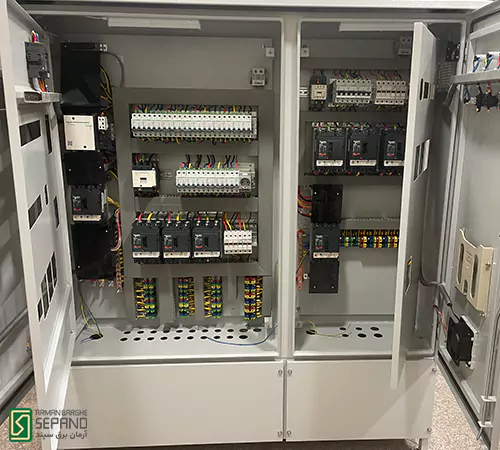

تابلو توزیع برق صنعتی: مناسب کارخانهها، خطوط تولید و مراکز داده؛ بدنه فلزی با پوشش مقاوم و درجه حفاظت حداقل IP54. به کلیدهای قدرت، کنتاکتور، رلههای حفاظتی، تهویه/فن و سیستم مانیتورینگ مجهز است تا پایداری و ایمنی تجهیزات تضمین شود.
تابلو برق ترانسفورماتور توزیع: رابط میان ترانسفورماتور و شبکه مصرفکننده در پستها؛ مجهز به حفاظت و پایش ولتاژ/جریان جهت انتقال ایمن و پایدار انرژی.

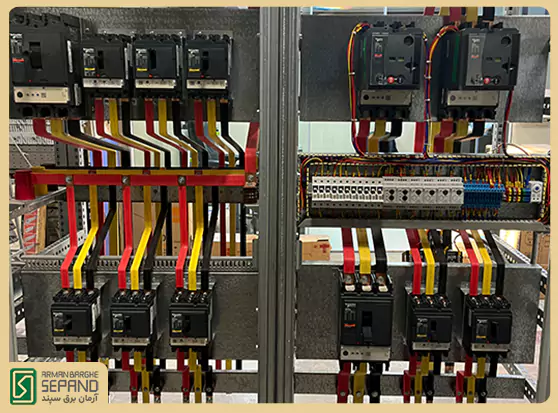

تابلو توزیع فشار ضعیف (LV): برای ولتاژهای زیر ۱۰۰۰ ولت و نقطه آغاز توزیع به تابلوهای فرعی/مصرفکنندهها. شامل کلیدهای اتوماتیک، شینههای مسی و رلههای حفاظتی؛ با قابلیت توسعه و کاهش خاموشیهای ناخواسته.
تابلو توزیع قابلبرنامهریزی (Smart): دارای کنترل و مانیتورینگ هوشمند برای مدیریت خودکار بار، ثبت رخدادها و هشداردهی؛ امکان اتصال به BMS/IoT و بهینهسازی انرژی.
تفاوت تابلو توزیع اصلی و فرعی

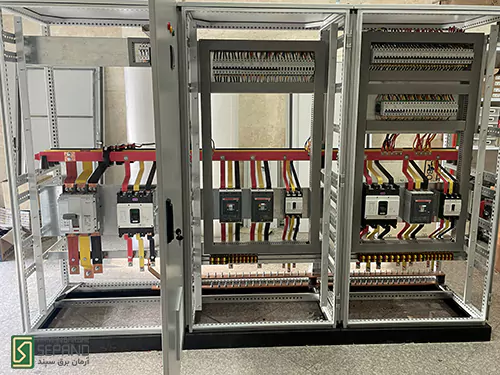

تابلو توزیع اصلی، برق را مستقیماً از منبع اصلی (مانند شبکه برق یا ترانسفورماتور) دریافت میکند و آن را بین تابلوهای فرعی یا بخشهای مختلف ساختمان توزیع میکند. این تابلو معمولاً در ورودی تأسیسات، موتورخانه یا اتاق برق نصب میشود و ظرفیت بالایی برای تحمل جریان دارد.
در مقابل، تابلو توزیع فرعی، برق را از تابلو اصلی گرفته و آن را بین مصرفکنندههای کوچکتر مانند طبقات، واحدهای مستقل یا بخشهای خاص توزیع میکند. این تابلوها برای مدیریت دقیقتر، افزایش ایمنی و سهولت در نگهداری، بهصورت جداگانه در بخشهای مختلف ساختمان نصب میشوند.
تفاوت تابلو برق توزیع با تابلو اصلی و فرمان
در سیستم برقرسانی، معمولاً چند نوع تابلو استفاده میشود که هرکدام وظیفهای مشخص دارند:
تابلو اصلی برق MDB (Main Distribution Board): تابلو اصلی، برق را از منبع تأمین (مانند شبکه شهری یا ترانسفورماتور) دریافت کرده و به تابلوهای توزیع ارسال میکند.
تابلو فرمان: بیشتر در خطوط تولید و سیستمهای صنعتی کاربرد دارد و نقش کنترل تجهیزات و ماشینآلات را بر عهده دارد.
تابلو برق توزیع: تابلو توزیع برق واسطهای میان تابلو اصلی و مصرفکننده بهشمار میآید و وظیفه آن، توزیع دقیق و ایمن جریان برق در بخشهای مختلف است.
در واقع، تابلو توزیع برق بهمنزله پلی ارتباطی میان منبع اصلی و مصرفکنندهها عمل میکند تا هم سطح ایمنی سیستم برق رسانی افزایش یابد و هم توزیع برق میان مصرفکنندهها بهتر سازماندهی شود.
اجزای تابلو توزیع برق
تابلو توزیع برق از قطعات مختلفی تشکیل شده است که هر کدام وظیفهای در کنترل، توزیع و حفاظت جریان برق دارند.
کلیدها: برای قطع و وصل مدارها استفاده میشوند. انواع آن شامل کلید مینیاتوری (MCB)، کلید اتوماتیک (MCCB) و کلید محافظ جان (RCD) است.
شینهها و سیمکشی: شینهها از جنس مس یا آلومینیوم بوده و برق را بین اجزا منتقل میکنند. سیمکشی باید استاندارد و ایمن باشد تا از افت ولتاژ و حرارت جلوگیری شود.
تجهیزات حفاظتی: فیوز، رله و میگر برای محافظت از سیستم در برابر اتصال کوتاه و اضافهبار به کار میروند.
ابزار اندازهگیری: شامل ولتمتر، آمپرمتر و نشانگر فاز برای نظارت بر وضعیت سیستم برق است.
تهویه: برای جلوگیری از افزایش دمای داخلی، از شیار تهویه یا فن خنککننده استفاده میشود.
اصول طراحی تابلو توزیع برق
طراحی تابلو توزیع برق تنها به چیدمان تجهیزات محدود نمیشود؛ بلکه باید ایمنی، دسترسی آسان و رعایت کامل استانداردهای فنی را تضمین کند. در ادامه با مهمترین اصول طراحی یک تابلو حرفهای آشنا میشویم:
رعایت استانداردها و درجه حفاظت (IP)
رعایت استانداردهای بینالمللی IEC در طراحی و ساخت تابلو برق الزامی است.
همچنین درجه حفاظت IP میزان مقاومت تابلو در برابر گردوغبار و رطوبت را مشخص میکند. برای فضاهای صنعتی یا محیطهای باز، استفاده از تابلوهایی با IP بالا (مثل IP54 یا IP65) ضروری است.
چیدمان و جانمایی تجهیزات
چیدمان اجزا باید منظم، ایمن و با تهویه مناسب انجام شود تا از گرمشدن بیش از حد جلوگیری شود.
تجهیزات پرمصرف در نزدیکی ورودی برق نصب شده و سیمکشیها با کانال و بست سیم استاندارد منظم میشوند تا تعمیر و نگهداری آسانتر باشد.
نکات ایمنی در طراحی و نصب تابلو توزیع برق
در طراحی تابلو باید از تجهیزات حفاظتی، ارت مناسب و مسیرهای قطع اضطراری استفاده شود.
در زمان نصب نیز رعایت فاصله از منابع گرما، استفاده از قفل ایمنی، برچسب هشدار و نصب در ارتفاع استاندارد، از الزامات مهم ایمنی محسوب میشود.
کاربردها و محل نصب تابلو توزیع برق
تابلو توزیع برق بسته به نوع پروژه و محل استفاده، در مدلها و ابعاد مختلف طراحی میشود. انتخاب محل مناسب نصب و نوع تابلو متناسب با کاربرد آن، نقش مهمی در افزایش ایمنی، کاهش هزینههای نگهداری و بهینهسازی عملکرد سیستم برقرسانی دارد.
تابلو توزیع برق در ساختمانهای مسکونی
در ساختمانهای مسکونی، تابلو توزیع معمولاً در ورودی واحد یا راهروی طبقات نصب میشود و برق مدارهای روشنایی، پریز، تهویه و سایر بخشها را تقسیم میکند.
ابعاد تابلو و تعداد مدارها باید متناسب با نقشه برق و نوع مصرف باشد. همچنین رعایت زیبایی ظاهری و دسترسی آسان در محل نصب اهمیت دارد.
تابلو توزیع برق در کارگاهها و سولهها
این تابلوها برای پروژههای عمرانی و محیطهای صنعتی سبک طراحی شده و معمولاً قابلحمل هستند.
به دلیل وجود گردوغبار، رطوبت یا ضربه، لازم است از کلید محافظ نشتی جریان (RCD) و کلیدهای قطع سریع استفاده شود. نصب روی پایه فلزی یا دیوار خارجی، دسترسی و ایمنی را افزایش میدهد.
تابلو توزیع برق در واحدهای صنعتی
در کارخانهها و صنایع سنگین، تابلوهای صنعتی جریانهای بالا را مدیریت کرده و نیازمند طراحی تخصصی، تهویه مناسب و تجهیزات مقاوم هستند.
این تابلوها معمولاً در اتاق برق یا موتورخانه نصب شده و از طریق سیستمهای مانیتورینگ یا ابزارهای اندازهگیری، بهصورت مداوم کنترل میشوند.
تابلو توزیع برق در شرایط محیطی ویژه
در محیطهایی با رطوبت زیاد، گردوغبار یا دمای بالا باید از تابلوهایی با درجه حفاظت IP بالا (مثل IP54 یا IP65) استفاده شود.
در فضاهایی مانند استخرها، سردخانهها و محیطهای باز، رعایت فاصله ایمن از منابع آب، استفاده از گلند ضدآب و دربهای قفلدار الزامی است.
برای انتخاب و خرید تابلو توزیع برق متناسب با نوع پروژه و شرایط محیطی، مشاوره تخصصی نقش مهمی در افزایش ایمنی و صرفهجویی هزینهها دارد.
تیم مهندسی سپند تابلو با تجربه در طراحی و ساخت انواع تابلوهای توزیع مسکونی، صنعتی و کارگاهی، آماده ارائه راهکارهای مطمئن و مقرونبهصرفه برای پروژه شماست.
قیمت تابلو توزیع برق
قیمت تابلو توزیع برق بسته به عوامل مختلفی مانند ظرفیت، نوع طراحی، برند سازنده و شرایط نصب تعیین میشود. در ادامه مهمترین عوامل تأثیرگذار بر قیمت را مرور میکنیم:
ظرفیت تابلو: هرچه ظرفیت و توان تابلو بیشتر باشد، قیمت آن نیز بالاتر است. تابلوهای مورد استفاده در پروژههای صنعتی یا کارخانجات، به دلیل نیاز به برق بیشتر و تجهیزات قویتر، معمولاً گرانتر از مدلهای مسکونی هستند.
نوع و طراحی تابلو: تابلوهای توزیع برق در مدلهای فشار ضعیف، فشار متوسط و فشار قوی تولید میشوند. هرچه سطح ولتاژ بالاتر و طراحی پیچیدهتر باشد، قیمت نیز افزایش مییابد.
ویژگیها و قابلیتها: امکاناتی مانند سیستمهای هوشمند، کنترل از راه دور و مانیتورینگ آنلاین باعث افزایش قیمت میشوند، اما در عوض عملکرد و ایمنی بالاتری را ارائه میدهند.
برند سازنده: برندهای معتبرتر قیمت بالاتری دارند، اما از نظر کیفیت، دوام و ایمنی سرمایهگذاری مطمئنتری محسوب میشوند.
تعداد فاز و اجزای داخلی: تابلوهای سهفاز و مجهز به تجهیزات بیشتر (کلید، فیوز، رله و…) هزینه بالاتری نسبت به تابلوهای تکفاز دارند.
محل نصب و شرایط پروژه: تابلوهایی که برای محیطهای مرطوب، صنعتی یا پرگردوغبار طراحی میشوند، به دلیل استفاده از متریال مقاومتر، قیمت بالاتری دارند.
در مجموع، قیمت تابلو برق توزیع به ظرفیت، نوع، ویژگیها، برند و شرایط پروژه بستگی دارد.
برای دریافت مشاوره تخصصی و استعلام قیمت تابلو توزیع برق، همین حالا با کارشناسان سپند تابلو تماس بگیرید. تیم ما با بررسی نیاز پروژه شما، بهترین و مقرونبهصرفهترین گزینه را پیشنهاد میدهد تا از ایمنی، کیفیت و کارایی بالای سیستم برق خود اطمینان داشته باشید.
تماس مستقیم با سپند تابلو
برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.
راهنمای خرید و سفارش تابلو توزیع برق
خرید تابلو توزیع برق تصمیمی فنی و مهم است که نباید تنها بر اساس قیمت یا ظاهر انجام شود. برای انتخاب صحیح، باید مشخصات پروژه، محل نصب، ظرفیت مورد نیاز و نوع مصرفکنندهها بهدقت بررسی شود. در ادامه، مراحل اصلی انتخاب و سفارش تابلو مناسب را مرور میکنیم.
تعیین ظرفیت فنی (فاز، جریان، ولتاژ)
اولین گام، محاسبه ظرفیت الکتریکی شامل ولتاژ، جریان و تعداد فازهاست.
بهطور معمول، ساختمانهای مسکونی به تابلوهای تکفاز و واحدهای صنعتی به تابلوهای سهفاز نیاز دارند. برآورد دقیق جریان مصرفی علاوه بر انتخاب صحیح کلیدها، از تحمیل هزینههای اضافی و خطرات ناشی از کمظرفیتی جلوگیری میکند.
تهیه نقشه و مشاوره فنی
برای سفارش دقیق تابلو، ارائه نقشه تکخطی (Single Line Diagram) ضروری است؛ زیرا مسیرهای ورود و خروج برق و موقعیت تجهیزات را مشخص میکند.
اگر نقشه در دسترس نباشد، کارشناسان فنی میتوانند با بررسی نیاز پروژه، ساختار مناسب تابلو را طراحی کنند. این مشاوره در بسیاری از شرکتهای معتبر از جمله سپند تابلو بهصورت تخصصی و رایگان ارائه میشود.
انتخاب برند و تضمین کیفیت
کیفیت تجهیزات داخلی و بدنه تابلو، تأثیر مستقیم بر ایمنی و طول عمر سیستم دارد.
برندهای معتبری مانند اشنایدر، زیمنس، LS، هیوندای و Hager از گزینههای مطمئن بازار هستند.
در کنار آن، توجه به کیفیت مونتاژ، سیمکشی و وجود گارانتی معتبر از نشانههای یک تابلو استاندارد است.
مراحل ساخت تا تحویل تابلو برق توزیع
پس از تأیید مشخصات فنی، فرآیند تولید شامل طراحی، برش بدنه، مونتاژ، سیمکشی، تست ایمنی و بستهبندی انجام میشود. مدت زمان ساخت بسته به نوع تابلو متغیر است و در پروژههای بزرگ، امکان نصب و راهاندازی در محل نیز وجود دارد.
