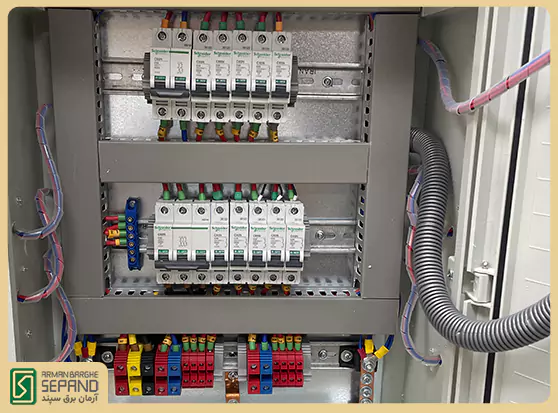

تابلو برق کارگاهی

تابلو برق کارگاهی چیست و چه کاربردی دارد؟

تابلو برق کارگاهی بخشی حیاتی از سیستم برق‌رسانی کارگاه‌ها است که برق ورودی را از شبکه یا ژنراتور دریافت کرده و آن را بین مدارها و تجهیزات مختلف مانند دستگاه‌های جوش، بالابر، پمپ آب، روشنایی و سایر مصرف‌کننده‌ها توزیع می‌کند.

تابلو کارگاهی درواقع مرکز کنترل و حفاظت برق کارگاه است و با استفاده از تجهیزات حفاظتی، از بروز خطاهایی مانند اتصال کوتاه، اضافه‌بار یا نشتی جریان جلوگیری می‌کند.

طراحی صحیح و استفاده از قطعات استاندارد در این تابلو اهمیت زیادی دارد، زیرا هرگونه نقص در ساخت یا سیم‌کشی می‌تواند باعث آسیب به تجهیزات یا ایجاد خطر برای نیروهای فنی شود.

یک تابلو برق کارگاهی استاندارد باید در برابر گردوغبار، رطوبت، تغییرات دما و شرایط سخت محیطی مقاوم باشد و بتواند عملکردی ایمن و پایدار ارائه دهد. عمر مفید این تابلوها در صورت ساخت با متریال مناسب و نگهداری اصولی، بیش از ۲۰ سال است و امکان استفاده مجدد در پروژه‌های بعدی نیز وجود دارد.

انواع تابلو برق کارگاهی

بر اساس نوع پروژه و منبع برق، تابلوهای کارگاهی در چند مدل مختلف طراحی می‌شوند:

تابلو برق سه فاز کارگاهی

در کارگاه‌هایی که دستگاه‌های سنگین مانند بالابر، کمپرسور یا بتن‌ساز دارند، از تابلو برق سه فاز کارگاهی استفاده می‌شود. این تابلو توان بالاتری دارد و می‌تواند بارهای صنعتی را با پایداری بیشتر تغذیه کند. در طراحی این نوع تابلو، حفاظت موتوری و کنترل جریان بین فازها اهمیت زیادی دارد.

تابلو برق کارگاهی تک فاز

برای پروژه‌های کوچک‌تر یا کارگاه‌هایی که فقط به برق شهری نیاز دارند، مدل تابلو برق کارگاهی تک فاز گزینه مناسب‌تری است. این تابلوها ساختار ساده‌تری دارند ولی از نظر ایمنی و استاندارد، همان الزامات مدل سه‌فاز را رعایت می‌کنند.

تابلو برق کارگاهی موقت

در مراحل اولیه ساخت‌وساز یا پروژه‌هایی که هنوز به شبکه برق دائمی متصل نیستند، تابلو برق موقت کارگاهی استفاده می‌شود. این تابلو معمولاً قابل‌حمل است و امکان جابه‌جایی بین کارگاه‌ها را دارد. طراحی این نوع تابلو باید به گونه‌ای باشد که در محیط باز، رطوبت یا بارندگی مشکلی برای عملکرد آن ایجاد نکند.

تماس مستقیم با سپند تابلو

برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.

09121582213

نقشه تابلو برق کارگاهی و مراحل طراحی

طراحی و اجرای نقشه تابلو برق کارگاهی یکی از حساس‌ترین بخش‌های کار است. در این نقشه، نحوه ورود برق، مسیرهای خروجی، فیوزها، تجهیزات حفاظتی و نحوه سیم‌کشی با جزئیات مشخص می‌شود.

یک نقشه خوب باید شامل موارد زیر باشد:

• شناسایی تمام بارهای مصرفی کارگاه و ظرفیت هرکدام

• تعیین نوع برق ورودی (تک‌فاز یا سه‌فاز)

• محاسبه جریان کل و انتخاب کلید مناسب

• طراحی مسیر ارت، نول و شینه‌بندی داخلی

• درنظرگرفتن فضای کافی برای تهویه و دسترسی آسان به قطعات

ویژگی‌های فنی تابلو برق کارگاهی استاندارد

اشتباه در نقشه تابلو برق کارگاهی می‌تواند باعث عدم تعادل بار یا خطر اتصال کوتاه شود. به همین دلیل سپند تابلو قبل از ساخت، نقشه را با نرم‌افزارهای مهندسی بررسی و تأیید می‌کند.

در طراحی و ساخت تابلو کارگاهی، مجموعه‌ای از ویژگی‌های فنی باید رعایت شود تا تابلو در شرایط مختلف محیطی عملکردی ایمن، پایدار و مطابق با استانداردهای برق داشته باشد.

• ولتاژ نامی: 380/400 ولت

• فرکانس کاری: 50 هرتز

• جریان نامی: تا 250 آمپر

• درجه حفاظت: IP55 تا IP65 برای مقاومت در برابر رطوبت و گردوغبار

• رنگ بدنه: RAL 7032 یا RAL 7035 با رنگ الکترواستاتیک ضدزنگ

• دمای کارکرد: از منفی ۱۵ تا مثبت ۶۰ درجه سانتی‌گراد

• استاندارد ساخت: IEC 61439-1

این ویژگی‌ها باعث می‌شوند تابلوهای کارگاهی بتوانند در شرایط مختلف محیطی بدون افت عملکرد کار کنند. بدنه معمولاً از ورق فولادی با ضخامت مناسب ساخته می‌شود تا در برابر ضربه و رطوبت مقاوم باشد.

نکات ایمنی و نصب تابلو کارگاهی

نصب تابلو برق کارگاهی باید توسط تکنسین‌های برق صنعتی انجام شود تا خطرات احتمالی به حداقل برسد. چند نکته مهم در نصب عبارتند از:

• اتصال کامل تابلو به سیستم ارت

• استفاده از گلند مناسب برای ورودی کابل‌ها

• شماره‌گذاری ترمینال‌ها و شینه‌ها برای جلوگیری از خطا

• نصب در ارتفاع مناسب و دور از رطوبت مستقیم

• بررسی عملکرد فیوزها و چراغ‌های سیگنال قبل از تحویل نهایی

در پروژه‌های بزرگ، توصیه می‌شود نصب و تست تابلوهای کارگاهی در دو مرحله انجام شود: تست اولیه در کارخانه و تست نهایی پس از نصب در محل کارگاه.

مراحل ساخت تابلو برق کارگاهی

1. تحلیل نیاز پروژه: بررسی نوع مصرف‌کننده‌ها و ظرفیت برق موردنیاز

2. طراحی نقشه و شینه‌بندی: ترسیم نقشه دقیق با درنظرگرفتن مسیر ارت و نول

3. انتخاب تجهیزات تابلو برق کارگاهی: بر اساس جریان، دما و شرایط محیطی

4. ساخت بدنه و مونتاژ قطعات: مطابق استاندارد IEC و تست ایمنی

5. کنترل نهایی و تست عملکرد: شبیه‌سازی شرایط واقعی کارگاه قبل از تحویل

قیمت تابلو برق کارگاهی

قیمت تابلو برق کارگاهی به عوامل مختلفی از جمله توان و ظرفیت تابلو، نوع برق ورودی (تک‌فاز یا سه‌فاز)، تعداد مدارهای خروجی، کیفیت و برند تجهیزات داخلی، جنس بدنه و سطح حفاظت (IP) بستگی دارد.

به طور معمول، هرچه تابلو ظرفیت بالاتر و تجهیزات بیشتری داشته باشد، هزینه ساخت آن نیز افزایش می‌یابد. برای اعلام قیمت دقیق، ابتدا باید نقشه تابلو، مشخصات مصرف‌کننده‌ها و شرایط نصب بررسی شود.

برای دریافت استعلام به‌روز و مشاوره تخصصی، می‌توانید با کارشناسان سپند تابلو تماس بگیرید تا بر اساس نیاز پروژه، قیمت تابلو برق کارگاهی به‌صورت دقیق و شفاف اعلام شود.

سفارش تابلو برق کارگاهی

اگر به دنبال تابلو برق کارگاهی با طراحی دقیق، تجهیزات استاندارد و طول عمر بالا هستید، کارشناسان سپند تابلو آماده‌اند تا با بررسی نیاز پروژه، مناسب‌ترین مدل (تک‌فاز، سه‌فاز یا موقت) را برای شما طراحی کنند.

برای دریافت مشاوره یا استعلام قیمت، کافی است با ما تماس بگیرید.
