تابلو کنترل

تابلو کنترل چیست؟

تابلو کنترل، به‌عنوان یکی از اجزای اصلی در سیستم‌های صنعتی و اتوماسیون، وظیفه جمع‌آوری و پردازش اطلاعات را بر عهده دارد. این تابلوها در صنایع مختلف برای کنترل و مدیریت تجهیزات و فرآیندهای پیچیده به کار می‌روند. تابلوهای کنترل از آنجا که می‌توانند به‌طور دقیق جریان برق و فرآیندهای مختلف را مدیریت کنند، اهمیت ویژه‌ای در صنایع تولیدی، پالایشگاه‌ها، سیستم‌های انرژی تجدیدپذیر و سایر بخش‌ها دارند. با استفاده از این تابلوها، نظارت و کنترل بر دستگاه‌ها به‌صورت آنالوگ یا دیجیتال انجام می‌شود که می‌تواند سرعت، دقت و ایمنی را در عملکرد سیستم‌ها افزایش دهد.

ویژگی‌ها و مشخصات فنی تابلو کنترل

تابلوهای کنترل با استفاده از PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی) و HMI (رابط انسان و ماشین) امکان کنترل دقیق و ساده سیستم‌های پیچیده را فراهم می‌کنند.

بدنه تابلوهای کنترل از ورق‌های آهن یا استیل ساخته شده است که با توجه به نیاز مشتری در سطوح مختلف ولتاژ و جریان، تجهیزات الکتریکی متناسب را در خود جای می‌دهند.

طراحی مقاوم تابلوهای کنترل از جنس ورق‌های آهن یا استیل، این تابلوها را برای محیط‌های صنعتی مختلف مناسب می‌سازد. این تابلوها با ویژگی‌هایی مانند کنترل سرعت موتور، نظارت بر عملکرد سیستم‌ها و محافظت در برابر اضافه بار، کارکردی ایمن و بهینه دارند.

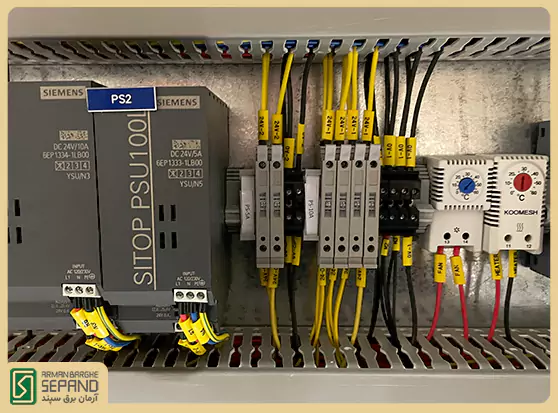

اجزای تابلو کنترل

تابلوهای کنترل از قطعات متعددی تشکیل شده‌اند که هرکدام برای عملکرد بهینه و ایمن سیستم‌های صنعتی ضروری هستند. در ادامه به بررسی اجزای اصلی تابلو کنترل و کارکردهای آن‌ها پرداخته‌ایم:

• کلیدهای ورودی و خروجی: این کلیدها به‌منظور حفاظت در برابر اضافه بار یا اتصال کوتاه در تابلو کنترل استفاده می‌شوند. با توجه به نیاز سیستم، از کلیدهای مینیاتوری، کلیدهای اتوماتیک کمپکت یا انواع دیگر بریکرها استفاده می‌شود.

• ترانس جریان: برای اتصال دقیق PLC و HMI به مدار، ترانس‌های جریان در سطوح بالای جریان استفاده می‌شوند. این ترانس‌ها به‌منظور جلوگیری از آسیب به تجهیزات و حفظ جریان در سطح مجاز به کار می‌روند.

• منبع تغذیه: برای تأمین ولتاژ مناسب جهت عملکرد صحیح PLC و HMI، از منابع تغذیه استفاده می‌شود تا سیستم‌ها به‌طور مداوم و بدون اختلال کار کنند.

• کنتاکتورها: کنتاکتورها وظیفه قطع و وصل مدارهای قدرت و روشن کردن موتورهای صنعتی را دارند و جزء اصلی سیستم‌های قدرت تابلو کنترل هستند.

• درایوهای VFD: این درایوها به‌منظور کنترل سرعت موتور و نظارت بر عملکرد آن‌ها در تابلوهای کنترل به‌کار می‌روند. استفاده از این درایوها باعث بهبود کارایی و صرفه‌جویی در مصرف انرژی می‌شود.

• سافت استارتر: این وسیله به‌طور خاص برای کاهش جریان در زمان راه‌اندازی موتور و فراهم آوردن راه‌اندازی نرم برای موتورهای صنعتی استفاده می‌شود. این عمل به افزایش عمر موتور کمک می‌کند.

• بلوک توزیع توان: این بلوک‌ها از جنس آلومینیوم ماشین‌کاری شده ساخته می‌شوند و برای توزیع توان در سطوح کوچک‌تر به دیگر بخش‌های تابلو کنترل کاربرد دارند.

• سکسیونرها: این تجهیزات برای ایزوله‌سازی سیستم هنگام تعمیرات و برای ایمن‌سازی مدارها به‌کار می‌روند. علاوه بر این، به‌عنوان فیوز نیز در مدار قرار می‌گیرند.

اجزای مدار فرمان تابلو کنترل

در کنار اجزای مدار قدرت، تابلوهای کنترل از اجزای مدار فرمان نیز تشکیل شده‌اند که مسئول نظارت و کنترل عملیات مختلف هستند:

• کلید مینیاتوری: این کلیدها برای حفاظت از مدار فرمان، به‌ویژه برای محافظت از PLC‌ها و کامپیوترهای صنعتی حساس، استفاده می‌شوند.

• MCR (رله مرکزی): این رله‌ها برای قطع برق تابلو و خاموش کردن سیستم در مواقع اضطراری به‌کار می‌روند. اتصال این رله‌ها به کلیدهای اضطراری امکان کنترل فوری برق تابلو را فراهم می‌کند.

• سوئیچ اترنت: این سوئیچ‌ها برای ایجاد ارتباط بین تجهیزات مختلف مانند PLC و HMI در شبکه‌های صنعتی استفاده می‌شوند.

• PLC (کنترل‌کننده منطقی قابل برنامه‌ریزی): این دستگاه‌ها، که به‌عنوان کامپیوترهای صنعتی شناخته می‌شوند، وظیفه کنترل و نظارت بر تمامی اجزای سیستم را بر عهده دارند.

• HMI (رابط انسان و ماشین): HMIیک نمایشگر گرافیکی است که اپراتور از آن برای تنظیم، پیکربندی و نظارت بر سیستم استفاده می‌کند. این ابزار ارتباط بین انسان و ماشین را تسهیل می‌کند.

• ماژول Input/Output (IO): این ماژول‌ها برای ارتباط بین PLC و دستگاه‌های کنترل‌شونده در تابلو کنترل به کار می‌روند و ارتباط داده‌ها را تسهیل می‌کنند.

• شستی (پوش باتن): این دکمه‌ها برای آغاز یا پایان دادن به عملیات توسط اپراتور در مدار فرمان تابلو کنترل استفاده می‌شوند.

کاربرد تابلو کنترل

تابلوهای کنترل در بسیاری از صنایع به کار می‌روند از جمله کاربردهای رایج تابلو کنترل می‌توان به موارد زیر اشاره کرد:

• خطوط تولید صنعتی: برای کنترل و نظارت بر فرآیندهای تولید و مونتاژ در کارخانه‌ها.

• سیستم‌های انرژی تجدیدپذیر: در سیستم‌های انرژی خورشیدی، بادی و دیگر منابع انرژی برای نظارت و مدیریت تولید انرژی.

• پالایشگاه‌ها و صنایع نفت و گاز: برای مدیریت فرآیندهای پیچیده و ایمن‌سازی سیستم‌های الکتریکی.

• سیستم‌های آبیاری و کشاورزی: برای مدیریت بهینه مصرف آب و کنترل فرآیندهای کشاورزی.

• سیستم‌های اتوماسیون صنعتی: جهت بهینه‌سازی عملکرد ماشین‌آلات و کاهش هزینه‌ها.

تابلوهای کنترل همچنین در بهبود ایمنی، افزایش کارایی و کاهش هزینه‌های نگهداری در این صنایع نقش مهمی دارند.

تماس مستقیم با سپند تابلو

برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.

09121582213

انواع تابلو کنترل

برای پروژه‌های صنعتی، انتخاب تابلو برق مناسب نقش مهمی در ایمنی، بهره‌وری و طول عمر تجهیزات دارد. انتخاب نوع تابلو، به مواردی همچون کاربرد، میزان اتوماسیون و نیاز پروژه بستگی دارد. در ادامه با رایج‌ترین مدل‌های تابلوهای کنترل و ویژگی‌های هرکدام آشنا می‌شوید:

تابلو کنترل دستی

در این مدل، اپراتور به‌صورت مستقیم از طریق شستی‌ها، کلیدهای سلکتوری یا دکمه‌های فشاری فرآیند را کنترل می‌کند. این تابلوها بیشتر برای سیستم‌های ساده یا خطوط تولید کوچک کاربرد دارند.

تابلو کنترل اتوماتیک

تمامی عملیات بدون دخالت مستقیم اپراتور و با استفاده از سنسورها، تایمرها یا منطق برنامه‌ریزی‌شده انجام می‌شود. این نوع تابلو برای افزایش سرعت و دقت فرآیند بسیار مؤثر است.

تابلو کنترل PLC

تابلو plc به کنترل‌کننده منطقی قابل برنامه‌ریزی مجهز بوده و برای سیستم‌های پیچیده صنعتی مناسب است. از مهم‌ترین مزایای تابلو plc می توان به انعطاف‌پذیری بالا و امکان تغییر سریع برنامه اشاره کرد.

تابلو کنترل HMI

دارای رابط انسان و ماشین با نمایشگر گرافیکی برای مانیتورینگ و کنترل آسان فرآیندها. کاربر می‌تواند با لمس صفحه، تنظیمات را تغییر دهد یا وضعیت سیستم را مشاهده کند.

تابلو MCC (مرکز کنترل موتور)

به‌طور اختصاصی برای کنترل و حفاظت از چندین موتور طراحی می‌شود. در صنایع بزرگ که چندین موتور به‌صورت هم‌زمان کار می‌کنند، استفاده از MCC ضروری است.

تابلو کنترل فرآیند

این تابلوها برای مدیریت کامل یک فرآیند یا خط تولید به کار می‌روند و می‌توانند چندین بخش مختلف سیستم را به‌طور هماهنگ کنترل کنند.

تابلو کنترل توزیع

وظیفه کنترل و نظارت بر توزیع برق در بخش‌های مختلف کارخانه یا مجموعه صنعتی را بر عهده دارد.

تابلو کنترل دما و فشار

برای سیستم‌هایی که کنترل دقیق دما، فشار یا رطوبت حیاتی است، مانند صنایع غذایی، دارویی یا شیمیایی.

تابلو کنترل اسکادا (SCADA)

امکان مانیتورینگ و کنترل از راه دور را فراهم می‌کند. این تابلوها از طریق سیستم اسکادا، داده‌ها را جمع‌آوری و تحلیل کرده و کنترل هوشمند فرآیندها را انجام می‌دهند.

مزایای تابلو کنترل

• سرعت بالا و دقت در پردازش داده‌ها

• قابلیت اطمینان و کارایی بالا: کاهش احتمال خطا و خرابی‌های ناشی از خطای انسانی.

• مدیریت هوشمند انرژی و بهینه‌سازی مصرف برق

• نگهداری آسان و عیب‌یابی سریع: به دلیل طراحی ماژولار و پیشرفته، تعمیرات و نگهداری تابلوهای کنترل‌ بسیار ساده است.

• قابلیت برنامه‌ریزی و سفارشی‌سازی: با تغییرات نرم‌افزاری می‌توانید عملکرد تابلو را به‌راحتی تغییر دهید بدون اینکه نیازی به تعویض سخت‌افزارها باشد.

ویژگی های تابلو کنترل‌های سپند تابلو

• طراحی بر اساس استانداردهای بین‌المللی: تمامی تابلوهای کنترل ما مطابق با استانداردهای جهانی طراحی و ساخته شده‌اند و از بهترین قطعات الکترونیکی و تجهیزات به روز استفاده می‌کنند.

• گارانتی و پشتیبانی: سپند تابلو به‌عنوان یکی از پیشگامان صنعت اتوماسیون، خدمات پس از فروش ویژه‌ای را به مشتریان خود ارائه می‌دهد.

• انطباق با نیازهای خاص شما: تابلوهای کنترل سپند تابلو ما قابلیت شخصی‌سازی و تنظیمات متناسب با نیازهای خاص هر کاربری را دارند.

همین حالا برای دریافت مشاوره رایگان یا سفارش تابلو کنترل، با ما تماس بگیرید.

نکات خرید تابلو کنترل

قبل از خرید تابلوهای کنترل، به این نکات توجه داشته باشید:

• نوع و پیچیدگی سیستم الکتریکی شما

• نیاز به سفارشی‌سازی و ویژگی‌های خاص (مثلاً کنترل از راه دور)

• انتخاب تابلو با مناسب‌ترین محافظت‌ها (رله، فیوز، قطع‌کننده مدار)

• کیفیت قطعات و استانداردهای ایمنی

با دریافت مشاوره از کارشناسان سپند تابلو، می‌توانید بهترین انتخاب را داشته باشید و از عملکرد بهینه سیستم خود مطمئن شوید.
