تابلو چنج اور اتوماتیک و دستی

در این صفحه به‌صورت کامل به بررسی تابلو برق چنج اور، کاربردها، انواع، نکات مهم طراحی، و راهنمای انتخاب تابلو چنج اور مناسب می‌پردازیم.

تابلو چنج اور چیست؟

تابلو چنج اور (Change Over Panel) نوعی تابلو برق کنترلی است که وظیفه‌ی آن، مدیریت و جابه‌جایی هوشمندانه جریان برق بین دو یا چند منبع تغذیه مختلف است. این تابلو معمولاً بین برق شبکه (برق شهری) و منابع پشتیبان مانند دیزل ژنراتور یا UPS قرار می‌گیرد تا در صورت قطع برق اصلی، بدون وقفه، برق مورد نیاز سیستم را از منبع جایگزین تأمین کند.

در واقع، تابلو چنج اور به عنوان مغز متفکر سیستم برق اضطراری عمل می‌کند. بلافاصله پس از تشخیص قطع برق، فرآیند سوییچینگ به منبع دوم آغاز می‌شود و پس از بازگشت برق شهری، مجدداً منبع تغذیه به حالت اولیه بازمی‌گردد. این عملکرد بسته به نیاز و حساسیت پروژه می‌تواند به‌صورت خودکار (تابلو چنج اور اتوماتیک – ATS) یا دستی (تابلو چنج اور دستی – MTS) انجام شود.

کاربرد تابلو چنج اور

تابلو برق چنج اور اتوماتیک (ATS) در محیط‌هایی به کار می‌رود که وقفه در تأمین برق حتی در حد چند ثانیه یا چند دقیقه می‌تواند خسارت‌های جبران‌ناپذیری ایجاد کند. برخلاف سیستم‌های UPS که انتقال آنی و بدون وقفه دارند (در حد چند میلی‌ثانیه تا چند ثانیه)، تابلو چنج اور اتوماتیک ATS معمولاً با تأخیری بین ۳۰ ثانیه تا یک دقیقه پس از قطع برق شبکه، دیزل ژنراتور را وارد مدار می‌کنند. این زمان بسته به ظرفیت دیزل ژنراتور، نوع تابلو و تنظیمات کنترلی، ممکن است متفاوت باشد.

در شرایطی که ناپایداری یا نوسان شدید در برق شبکه تشخیص داده شود، سیستم تابلو چنج اور به‌طور خودکار برق شبکه را از مدار خارج کرده و ژنراتور را جایگزین می‌کند تا از آسیب به تجهیزات حساس جلوگیری شود.

تابلو چنج اور به‌طور گسترده در محیط‌های زیر به کار می‌رود.

• بیمارستان‌ها و مراکز درمانی

• ساختمان‌های تجاری و اداری

• کارخانه‌ها و خطوط تولید صنعتی

• دیتاسنترها و تجهیزات مخابراتی

• مراکز امنیتی و نظامی

استفاده از تابلو برق چنج اور باعث افزایش پایداری و قابلیت اطمینان سیستم برق‌رسانی شده و از آسیب‌های ناشی از قطع یا نوسان برق مانند توقف فرآیندهای حیاتی، خرابی تجهیزات حساس و کاهش ایمنی جلوگیری می‌کند. همچنین با مدیریت صحیح سوئیچینگ بین منابع تغذیه، از کاهش استهلاک زودهنگام ژنراتورها اطمینان حاصل شده و عمر مفید آن‌ها افزایش می‌یابد.

اگر برای پروژه‌ خود به‌دنبال یک تابلو چنج اور با کیفیت بالا، عملکرد مطمئن و مطابق با استانداردهای روز هستید، سپند تابلو با توانمندی فنی در طراحی و ساخت تابلوهای برق، آماده‌ همراهی با شماست.

تماس مستقیم با سپند تابلو

برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.

09121582213

انواع تابلو چنج اور

تابلو چنج اور دیزل ژنراتور، که با نام تابلو ATS نیز شناخته می‌شود، در مدل‌ها و ساختارهای مختلفی طراحی و تولید می‌شود. این تنوع عمدتاً به نوع عملکرد، سطح توان مصرفی و نیازهای خاص پروژه بستگی دارد.

انواع تابلو چنج اور بر اساس نوع عملکرد به دو دسته تابلو چنج اور اتوماتیک و تابلو چنج اور دستی تقسیم می‌شوند. این دسته‌بندی نشان می‌دهد که سوئیچ بین برق شهری و ژنراتور چگونه انجام می‌شود؛ آیا به‌صورت دستی انجام می‌گیرد یا به‌طور کاملاً خودکار و هوشمند است؟

همچنین تابلوهای چنج اور بر اساس ساختار الکتریکی به دو نوع تابلو چنج اور تک فاز و سه‌فاز تقسیم می‌شوند. این دسته‌بندی بیانگر این است که تابلو چنج اور برای برق تک‌فاز یا سه‌فاز طراحی شده و انتخاب آن به نوع پروژه و میزان مصرف برق بستگی دارد.

در ادامه، به‌طور دقیق‌تری انواع مختلف تابلو چنج اور را بررسی خواهیم کرد و تفاوت‌ها، کاربردها و مزایای هر یک از این مدل‌ها را به طور کامل توضیح خواهیم داد.

تابلو چنج اور تک فاز

تابلو چنج اور تک فاز برای پروژه‌هایی طراحی شده است که از برق تک‌فاز استفاده می‌کنند و معمولاً مصرف برق آن‌ها در حد پایین یا متوسط است. این نوع تابلو بیشتر در ویلاها، خانه‌های مسکونی، دفاتر کوچک و مراکز اداری سبک کاربرد دارد. با نصب تابلو چنج اور تک فاز، در زمان قطع برق شهری، سوئیچ به ژنراتور به‌صورت سریع و ایمن انجام می‌شود و از خاموشی تجهیزات جلوگیری می‌کند.

تابلو چنج اور سه فاز

تابلو چنج اور سه فاز مخصوص پروژه‌هایی است که نیاز به برق سه‌فاز دارند و بار مصرفی بالایی دارند. این تابلوها برای کارخانه‌ها، کارگاه‌های صنعتی، مراکز تجاری بزرگ و ساختمان‌هایی با تجهیزات سنگین مورد استفاده قرار می‌گیرند. استفاده از تابلو چنج اور سه فاز باعث می‌شود که در مواقع قطعی برق، سیستم‌های حیاتی و پرمصرف بدون وقفه به کار خود ادامه دهند.

در انتخاب بین تابلو چنج اور تک فاز و سه فاز، به نوع برق منطقه، ظرفیت ژنراتور، میزان بار مصرفی و حساسیت تجهیزات الکتریکی توجه کنید. انتخاب درست، باعث افزایش عمر سیستم برق‌رسانی و کاهش هزینه‌های نگهداری خواهد شد.

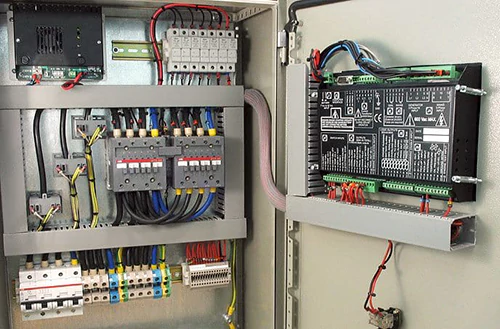

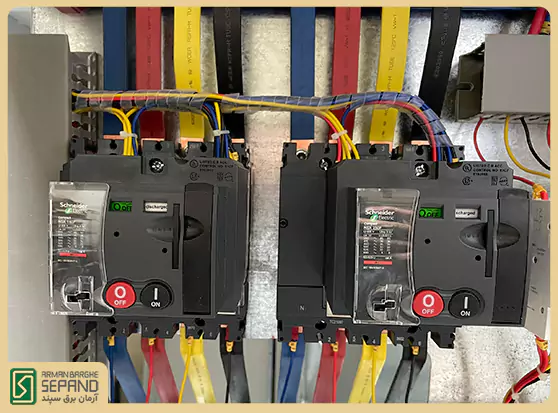

تابلو چنج اور اتوماتیک (ATS)

تابلو چنج اور اتوماتیک یا تابلو ATS (Automatic Transfer Switch)، سیستمی هوشمند برای جابه‌جایی خودکار برق بین شبکه اصلی و منبع اضطراری مانند دیزل ژنراتور است. این تابلو بدون نیاز به دخالت اپراتور، وضعیت برق شبکه را به‌طور مداوم پایش می‌کند و در صورت قطع برق، فرمان روشن شدن ژنراتور و انتقال بار به آن را به‌صورت کاملاً خودکار صادر می‌کند.

پس از بازگشت برق شهری، چنج اور اتوماتیک به‌طور هوشمند مجدداً جریان را به شبکه برمی‌گرداند و ژنراتور را خاموش می‌کند. این فرآیند با کمترین تأخیر ممکن انجام می‌شود و مانع از خاموشی تجهیزات حساس یا اختلال در روند کار می‌گردد.

تابلو چنج اور اتوماتیک بیشتر در فضاهایی استفاده می‌شود که حتی ثانیه‌ای قطع برق قابل پذیرش نیست؛ از جمله این مکان ها می توان به موارد ذیل اشاره کرد:

• مراکز درمانی و بیمارستان‌ها

• دیتا سنترها و زیرساخت‌های مخابراتی

• کارخانه‌های تولیدی و خطوط پیوسته

• بانک‌ها، اتاق‌های سرور و مراکز کنترل صنعتی

مهم‌ترین ویژگی تابلو برق چنج اور اتوماتیک، واکنش سریع و دقیق به تغییرات وضعیت برق است که باعث افزایش ایمنی، کاهش استهلاک ژنراتور و حذف خطای انسانی در شرایط اضطراری می‌شود.

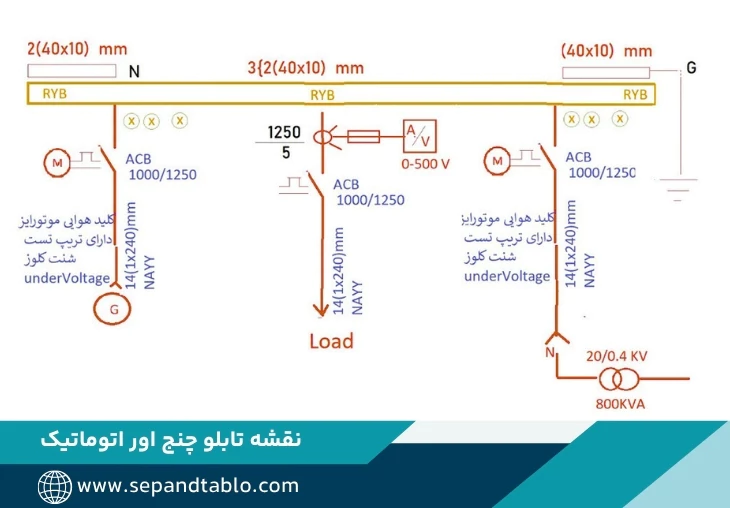

نقشه تابلو چنج اور اتوماتیک

در نقشه تابلو چنج اور اتوماتیک یا همان تابلو ATS، دو بخش اصلی دیده می‌شود: مدار قدرت و مدار فرمان هوشمند.

• در مدار قدرت، مسیر عبور جریان برق از دو منبع (شبکه و ژنراتور) به سمت مصرف‌کننده‌ها نمایش داده می‌شود. این مدار شامل کنتاکتورها یا کلیدهای موتوردار، ترمینال‌های ورودی و خروجی، و تجهیزات حفاظتی مانند بریکر و فیوز است.

• در مدار فرمان، اجزایی مانند کنترلر دیجیتال (ATS Controller)، رله‌های فرمان، تایمر، سنسور ولتاژ، سیگنال‌ها و دستوراتی که سوییچ خودکار را مدیریت می‌کنند، رسم می‌شوند.

نقشه‌های تابلو چنج اور اتوماتیک معمولاً شامل جزئیاتی مانند موارد زیر هستند:

• تعیین ترتیب فازها

• عملکرد تأخیر زمانی برای استارت ژنراتور

• تأیید پایداری ولتاژ قبل از سوییچینگ

• دستور خاموش‌کردن ژنراتور پس از بازگشت برق شهری

نقشه تابلو چنج اور اتوماتیک، به اپراتورها و تکنسین‌های برق کمک می‌کنند تا در زمان نصب، راه‌اندازی و یا عیب‌یابی، بتوانند مسیرهای عملکردی سیستم را به‌درستی دنبال و تحلیل کنند.

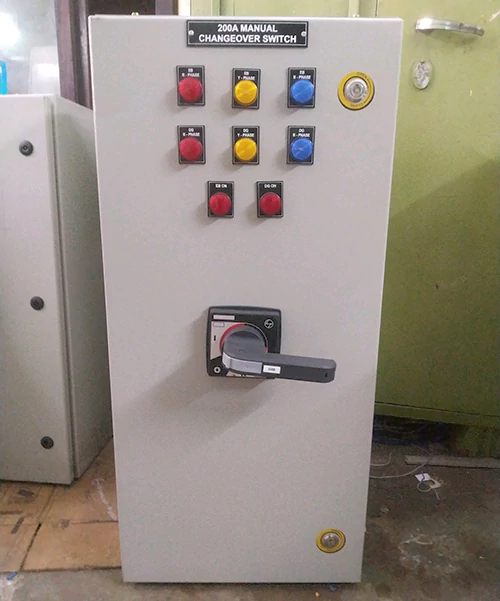

تابلو چنج اور دستی (MTS)

تابلو چنج اور دستی یکی از انواع تابلو برق اضطراری است که در آن سوئیچ‌کردن بین برق شبکه و ژنراتور به‌صورت دستی و با مداخله اپراتور انجام می‌شود. این نوع تابلوها معمولاً از یک کلید چنج اور یا دو کلید مجزا تشکیل شده‌اند که اپراتور در زمان قطع برق، باید به‌صورت دستی جریان را به منبع پشتیبان (مانند دیزل ژنراتور) منتقل کند.

تابلو چنج اور دستی در مقایسه با چنج اور اتوماتیک، ساختار ساده‌تری دارد. از تجهیزات کنترلی پیچیده خبری نیست و به همین دلیل، هزینه‌ی پایین‌تری دارد. اما از سوی دیگر، نیازمند حضور نیروی انسانی آموزش‌دیده در زمان قطعی برق است.

برای پروژه‌هایی که نسبت به قطعی لحظه‌ای برق حساسیت بالایی ندارند یا امکان استفاده از سیستم اتوماتیک در آن‌ها فراهم نیست از تابلو چنج اور دستی استفاده می شود.

کاربرد تابلو چنج اور دستی

تابلو برق چنج اور دستی در بسیاری از پروژه‌های کوچک یا نیمه‌صنعتی که نیاز به برق اضطراری دارند، ولی قطع موقت برق مشکلی ایجاد نمی‌کند، کاربرد دارد. مهم‌ترین محل‌های استفاده از تابلو چنج اور دستی عبارت‌اند از:

• ویلاها و خانه‌های مسکونی مجهز به ژنراتور

• گلخانه‌ها و مرغداری‌ها با نیاز متوسط به برق

• کارگاه‌ها و مراکز تولیدی کوچک

• ساختمان‌های تجاری یا اداری با تجهیزات غیروحیاتی

• پروژه‌هایی که فقط در مواقع خاص از ژنراتور استفاده می‌شود

مزایای تابلو چنج اور دستی

تابلو برق چنج اور دستی نسبت به مدل اتوماتیک عملکرد ساده‌تری دارد و در بسیاری از پروژه‌ها همچنان به عنوان گزینه‌ای مناسب مطرح است. مهم‌ترین مزایای آن عبارتند از:

• هزینه کمتر نسبت به مدل اتوماتیک

• نصب و نگهداری آسان‌تر

• سادگی در طراحی و اجرا

• کاهش احتمال خرابی تجهیزات کنترلی دیجیتال

• امکان استفاده در پروژه‌هایی با بودجه محدود یا نیاز کم به برق اضطراری

• انعطاف در مدیریت دستی زمان سوییچ بین منابع

با این حال، انتخاب بین تابلو چنج اور دستی و اتوماتیک باید بر اساس نیاز فنی، حساسیت پروژه، توان مصرفی و شرایط بهره‌برداری انجام شود.

تفاوت تابلو چنج اور اتوماتیک و دستی

تفاوت تابلو چنج اور اتوماتیک و دستی در نحوه عملکرد، سرعت واکنش، سطح ایمنی، هزینه و امکانات کنترلی است.

ویژگی چنج اور دستی (MTS) چنج اور اتوماتیک (ATS) نحوه عملکرد نیاز به دخالت اپراتور برای جابه‌جایی برق انتقال برق کاملاً خودکار و هوشمند زمان واکنش کند (وابسته به حضور فرد) سریع (بلافاصله پس از قطع برق) احتمال خطا بالا به دلیل دخالت انسانی بسیار کم، بدون خطای اپراتور هزینه ارزان‌تر و ساختار ساده‌تر گران‌تر به دلیل تجهیزات و کنترلر کاربرد مناسب پروژه‌های کوچک یا کم‌اهمیت به خاموشی مراکز حساس مثل بیمارستان، دیتاسنتر، صنایع تولیدی امکانات اضافی ندارد قابلیت برنامه‌ریزی، زمان‌بندی و مانیتورینگ

اگر پروژه شما حساس است و قطعی برق می‌تواند خسارت‌زا باشد، تابلو چنج اور اتوماتیک انتخاب مناسب‌تری است. اما اگر پروژه کوچک‌تر است و حضور اپراتور امکان‌پذیر است، تابلو چنج اور دستی می‌تواند گزینه اقتصادی‌تری باشد.

قیمت تابلو چنج اور

قیمت تابلو چنج اور بسته به نوع طراحی، نوع عملکرد (دستی یا اتوماتیک)، ظرفیت جریان، برند قطعات و امکانات جانبی می‌تواند بسیار متغیر باشد. برخلاف تصور رایج، قیمت تابلو چنج اور تنها به ابعاد فیزیکی یا توان مصرفی وابسته نیست؛ بلکه پارامترهای فنی و کیفی متعددی در تعیین هزینه نهایی آن مؤثرند.

مهم‌ترین عوامل تأثیرگذار بر قیمت تابلو چنج اور عبارتند از:

• جریان نامی تابلو (آمپر)

• نوع کلید و مکانیزم سوییچینگ (دستی یا اتوماتیک)

• برند تجهیزات داخلی (کنتاکتور، کنترلر، فیوز و…)

• امکانات کنترلی و حفاظتی سفارشی‌شده

• جنس بدنه و کلاس حفاظتی (IP)

• امکان مانیتورینگ و اتصال به سیستم‌های هوشمند

• طراحی خاص یا ساخت سفارشی برای پروژه‌های خاص

در ادامه، قیمت تابلوهای چنج اور را به تفکیک مدل بررسی می‌کنیم.

قیمت تابلو چنج اور اتوماتیک

قیمت تابلو چنج اور اتوماتیک معمولاً نسبت به تابلوهای دستی بالاتر است، زیرا این تابلوها با سیستم‌های هوشمند، کنترلرهای پیشرفته، سنسورها و قابلیت فرمان‌دهی خودکار تجهیز شده‌اند.

محدوده قیمت تابلو چنج اور اتوماتیک به عوامل مختلفی بستگی دارد که از جمله آن‌ها می‌توان به موارد زیر اشاره کرد:

• نوع فاز (تک فاز یا سه فاز): بسته به نوع نیاز پروژه، تابلوها می‌توانند تک فاز یا سه فاز باشند که این تفاوت می‌تواند بر قیمت نهایی تأثیرگذار باشد. قیمت تابلو چنج اور اتوماتیک سه فاز معمولاً بالاتر از قیمت تابلو چنج اور اتوماتیک تک فاز است.

• آمپر مصرفی تابلو: بسته به نیاز پروژه، تابلوها در ظرفیت‌های مختلفی همچون ۶۳، ۱۰۰، ۲۵۰، ۴۰۰ آمپر و بیشتر تولید می‌شوند.

• نوع کنترلر: تابلوها می‌توانند با کنترلرهای محلی یا با قابلیت مانیتورینگ از راه دور عرضه شوند که این ویژگی‌ها بر قیمت تاثیرگذارند.

• برند قطعات الکتریکی: استفاده از برندهای معتبر مانند زیمنس، هیمل، هیوندای و اشنایدر در قیمت نهایی تأثیرگذار است.

• امکانات سفارشی: امکاناتی مانند تأخیر زمانی، تست خودکار، گزارش‌گیری و قابلیت‌های اضافی نیز می‌توانند قیمت تابلو چنج اور اتوماتیک را افزایش دهند.

به‌طور تقریبی، قیمت تابلو چنج اور اتوماتیک بسته به مشخصات فنی و نیازهای پروژه متغیر است. برای دریافت قیمت دقیق و مشاوره اختصاصی، نیاز است تا مشخصات دقیق پروژه بررسی شود.

برای استعلام قیمت تابلو چنج اور اتوماتیک با کارشناسان سپند تابلو تماس بگیرید.

قیمت تابلو چنج اور اتوماتیک تک فاز

تابلو چنج اور اتوماتیک تک فاز، با قابلیت سوئیچ خودکار بین برق شهر و ژنراتور، برای استفاده در پروژه‌هایی با بارهای کم تا متوسط طراحی شده است. این نوع تابلوها معمولاً برای سیستم‌های برق تک فاز استفاده می‌شوند و قیمت آن‌ها به‌طور مستقیم به آمپر مصرفی و ویژگی‌های فنی مانند نوع کنترلر و برند قطعات بستگی دارد. قیمت تابلو چنج اور اتوماتیک تک فاز معمولاً از قیمت‌های تابلوهای سه فاز پایین‌تر است، اما برای دریافت قیمت دقیق‌تر، باید به نیازهای پروژه و مشخصات فنی آن توجه کرد.

قیمت تابلو چنج اور اتوماتیک سه فاز

تابلو چنج اور اتوماتیک سه فاز برای پروژه‌های صنعتی و تجاری که نیاز به تأمین برق سه فاز دارند، طراحی شده است. این تابلوها از قابلیت‌های پیشرفته‌تری نسبت به مدل‌های تک فاز برخوردارند و برای پروژه‌هایی با بارهای بالا و نیاز به تغییر سریع منبع انرژی، گزینه مناسبی هستند. قیمت تابلو چنج اور اتوماتیک سه فاز به دلیل ویژگی‌های پیچیده‌تر و استفاده از قطعات قوی‌تر و امکانات بیشتر معمولاً بالاتر از مدل‌های تک فاز است. برای تعیین قیمت دقیق، نیاز به بررسی پارامترهایی همچون ظرفیت آمپر، برند و نوع کنترلر است.

قیمت تابلو چنج اور دستی

قیمت تابلو چنج اور دستی به دلیل ساختار ساده‌تر و حذف تجهیزات کنترلی پیشرفته، نسبت به مدل اتوماتیک پایین‌تر است.

عوامل مؤثر در تعیین قیمت تابلو چنج اور دستی عبارتند از:

• ظرفیت آمپر مورد نیاز

• برند کلیدها و تجهیزات حفاظتی

• نوع کلید چنج اور (تک کلید یا دو کلید مجزا)

• نوع تابلو (تک فاز یا سه فاز)

• مشخصات بدنه، رنگ، کلاس حفاظتی و تجهیزات جانبی

قیمت تابلو چنج اور دستی معمولاً از چند میلیون تومان شروع می‌شود و بسته به سفارشی‌سازی‌ها، تغییر می‌کند. با این حال، این مدل همچنان از نظر اقتصادی گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های کوچک یا متوسط محسوب می‌شود.

در صورت نیاز به استعلام قیمت دقیق بر اساس نیاز پروژه، می‌توانید فرم مشاوره سپند تابلو را تکمیل کنید و یا با کارشناسان فروش تماس بگیرید.

مشخصات فنی ساخت تابلو چنج اور

برای ساخت یک تابلو چنج اور استاندارد که عملکرد دقیق و ایمن در زمان سوئیچ بین برق شهری و منبع اضطراری داشته باشد، رعایت مشخصات فنی و الزامات مهندسی ضروری است. این مشخصات باید متناسب با ظرفیت مصرف، نوع پروژه، ولتاژ کاری، نحوه عملکرد (دستی یا اتوماتیک) و شرایط محیطی تعریف و اجرا شوند.

برخی از مهم‌ترین مشخصات فنی در طراحی و ساخت تابلو چنج اور عبارتند از:

• ولتاژ کاری: متناسب با سیستم برق (۲۳۰V تک‌فاز یا ۴۰۰V سه‌فاز)

• جریان نامی کلیدها: متناسب با جریان بار اصلی مصرفی

• نوع کلید چنج اور: دستی، موتوردار یا اتوماتیک با کنترلر دیجیتال

• کلاس حفاظتی تابلو: بسته به شرایط نصب (داخلی یا محیط صنعتی) IP54، IP65 و یا بالاتر

• جنس بدنه: فلزی با رنگ الکترواستاتیک، مقاوم در برابر خوردگی و رطوبت

• تجهیزات حفاظتی: فیوز، بریکر، رله حفاظت ولتاژ، ارت مناسب

• نشانگرها و سیگنال‌دهی: چراغ‌های LED وضعیت شبکه، ژنراتور و خروجی بار

• امکان مانیتورینگ و کنترل از راه دور (در مدل‌های پیشرفته)

این مشخصات بسته به نیاز پروژه و استانداردهای روز، می‌تواند سفارشی‌سازی شده و با تجهیزات برندهای معتبر اجرا شود.

نقشه ساخت تابلو چنج اور

نقشه تابلو چنج اور شامل دیاگرام‌های الکتریکی و شماتیک سیم‌کشی بین تجهیزات اصلی تابلو است. این نقشه‌ها پایه طراحی، مونتاژ و اجرای صحیح چنج اور را تشکیل می‌دهند و بدون آن‌ها، اجرای دقیق سیستم امکان‌پذیر نیست.

نقشه تابلو چنج اور معمولاً شامل بخش‌های زیر است:

• نمای کلی تابلو و جانمایی قطعات

• مدار قدرت شامل مسیر برق ورودی، خروجی، سوئیچ‌ها و کلیدها

• مدار فرمان شامل کنترلر، رله‌ها، تایمرها و سنسورهای ولتاژ

• سیم‌کشی داخلی و ارتباط بین قطعات

• شماره‌گذاری ترمینال‌ها و لیست تجهیزات

این نقشه‌ها باید مطابق با استانداردهای مهندسی برق صنعتی (مانند IEC یا ISIRI) تهیه و تأیید شوند و توسط تکنسین‌های آموزش‌دیده اجرا گردند.

رنگ تابلو برق ژنراتور اضطراری

رنگ تابلو برق ژنراتور اضطراری معمولاً به صورت رنگ پودری الکترواستاتیک طوسی روشن (کد RAL7035) انتخاب می‌شود که در اغلب پروژه‌های صنعتی و ساختمانی رایج است. این رنگ نه‌تنها ظاهر یکنواخت و حرفه‌ای ایجاد می‌کند، بلکه در برابر عوامل محیطی مانند رطوبت، گردوغبار و خوردگی مقاومت بالایی دارد.

در موارد خاص، بسته به شرایط نصب (مثلاً محیط‌های بیرونی، مناطق گرم و مرطوب یا فضاهای خاص صنعتی)، ممکن است از رنگ‌هایی با کد مقاوم‌تر یا پوشش‌های ویژه (اپوکسی یا پلی‌اورتان) استفاده شود.

رعایت استاندارد رنگ‌بندی تابلوها، علاوه بر ایمنی، به خوانایی، نگهداری بهتر و هماهنگی با سایر تجهیزات تابلو کمک می‌کند.

نقشه تابلو چنج اور دیزل ژنراتور

نقشه تابلو چنج اور دیزل ژنراتور یکی از اجزای کلیدی در طراحی، ساخت و اجرای صحیح این تابلوها به شمار می‌رود. نقشه‌ها شامل مدار قدرت، مدار فرمان، نحوه سیم‌کشی داخلی، ارتباط بین تجهیزات و ترتیب عملکرد اجزاست و بدون آن، اجرای دقیق و ایمن تابلو امکان‌پذیر نخواهد بود.

یک نقشه مهندسی‌شده و استاندارد، باید شامل تمام اطلاعات فنی مورد نیاز برای مونتاژ، تست، نصب و نگهداری تابلو باشد. بسته به نوع تابلو (دستی یا اتوماتیک)، نقشه‌ها دارای ساختار و پیچیدگی‌های متفاوتی هستند که در ادامه به آن‌ها می‌پردازیم.

نقشه تابلو چنج اور دستی

نقشه تابلو چنج اور دستی ساختار ساده‌تری نسبت به مدل اتوماتیک دارد و بیشتر بر روی مدار قدرت تمرکز دارد، چرا که فرمان‌ها به‌صورت دستی توسط اپراتور انجام می‌شود و نیازی به مدار فرمان پیچیده نیست.

در این نوع نقشه، معمولاً از یک کلید چنج اور دوطرفه یا دو عدد کلید مجزا برای ورودی برق شبکه و ژنراتور استفاده می‌شود که به یک خروجی مشترک متصل هستند. جریان برق با چرخاندن یا تغییر وضعیت کلید، به منبع دلخواه هدایت می‌شود.

در نقشه این تابلو معمولاً موارد زیر مشخص می‌شود:

• نحوه ورود دو منبع تغذیه (برق شهر و ژنراتور)

• ترتیب اتصال به کلید چنج اور

• تجهیزات حفاظتی اولیه مانند فیوز یا کلید مینیاتوری

• نحوه اتصال خروجی به سمت بار مصرفی

سادگی این نقشه باعث می‌شود طراحی و اجرا در پروژه‌های کوچک، سریع و بدون نیاز به تجهیزات کنترلی پیچیده انجام شود.

در صورت نیاز، سپند تابلو قادر است نقشه اجرایی و فنی تابلو چنج اور را مطابق با نیاز پروژه، ولتاژ مصرفی، برند مورد نظر تجهیزات، و الزامات استاندارد ارائه دهد.

چنج اور مدار فرمان ژنراتور اضطراری با اولویت برق شهر

در اغلب پروژه‌های تأسیسات برق اضطراری، طراحی چنج اور ژنراتور به‌گونه‌ای انجام می‌شود که برق شهر در اولویت قرار گیرد. به بیان ساده‌تر، تا زمانی که برق شهری در دسترس باشد، سیستم از آن تغذیه می‌شود و تنها در صورت قطعی، ژنراتور به‌عنوان منبع جایگزین وارد مدار می‌شود.

این نوع مدار فرمان، در تابلوهای چنج اور اتوماتیک و نیمه‌اتوماتیک، بر اساس یک ساختار منطقی و کنترلی طراحی می‌شود که شامل مراحل زیر است:

• پایش ولتاژ شبکه: کنترلر یا رله‌های ولتاژ دائماً وضعیت برق شهر را پایش می‌کنند.

• قطع برق شهر: در صورت قطع ولتاژ ورودی، فرمان راه‌اندازی ژنراتور صادر می‌شود.

• بررسی پایداری ژنراتور: پس از روشن شدن، سیستم صبر می‌کند تا ولتاژ ژنراتور به حالت پایدار برسد.

• سوییچ به ژنراتور: پس از پایداری، کلید چنج اور به‌صورت خودکار بار را از ژنراتور تغذیه می‌کند.

• بازگشت برق شهر: پس از وصل مجدد شبکه، سیستم مجدداً وضعیت ولتاژ را کنترل می‌کند.

• بازگشت به برق شهر: در صورتی که ولتاژ شبکه پایدار باشد، بار به برق شهری منتقل شده و ژنراتور خاموش می‌شود.

این سیستم با عنوان چنج اور با اولویت برق شبکه یا شبکه‌محور (Utility Priority) نیز شناخته می‌شود و هدف آن، کاهش مصرف سوخت، استهلاک کمتر ژنراتور و افزایش طول عمر سیستم است.

برای اطلاعات بیشتر در مورد مدار فرمان ژنراتور اضطراری با اولویت برق شهر می‌توانید مقاله چنج آور مدار فرمان ژنراتور اضطراری با اولویت برق شهر، در سپند تابلو را مطالعه کنید.

مدار چنج اور با کنتاکتور

یکی از رایج‌ترین روش‌های اجرای تابلو چنج اور، استفاده از مدار چنج اور با کنتاکتور است. در این روش، دو یا چند کنتاکتور برای جابه‌جایی برق بین منابع مختلف (مانند برق شهر و دیزل ژنراتور) به‌کار می‌روند. این نوع مدار به‌ویژه در تابلوهای چنج اور اتوماتیک و حتی نیمه‌اتوماتیک کاربرد دارد و به دلیل سادگی، ایمنی و انعطاف در طراحی، کاربرد بسیاری دارد.

عملکرد کلی مدار چنج اور با کنتاکتور

در این مدار معمولاً از دو کنتاکتور اصلی استفاده می‌شود:

• کنتاکتور اول برای اتصال برق شهر

• کنتاکتور دوم برای اتصال برق ژنراتور

هر دو کنتاکتور به گونه‌ای طراحی می‌شوند که امکان درگیری همزمان نداشته باشند. یعنی تنها یکی از آن‌ها در هر لحظه فعال خواهد بود، تا از اتصال برق شهر و ژنراتور به یکدیگر جلوگیری شود. این کار با کمک مدار اینترلاک (قفل مکانیکی یا الکتریکی) انجام می‌شود.

در مدار فرمان، معمولاً از یک کنترلر یا رله اتوماتیک استفاده می‌شود که وظیفه آن پایش ولتاژها، صدور فرمان به کنتاکتورها، ایجاد تأخیر برای استارت ژنراتور و سوییچ امن بار است.

اجزای اصلی مدار چنج‌اور کنتاکتوری عبارت‌اند از:

• کنتاکتور مربوط به برق شهر

• کنتاکتور مربوط به برق ژنراتور

• اینترلاک (قفل مکانیکی یا الکتریکی) بین کنتاکتورها برای جلوگیری از اتصال هم‌زمان

• کنترلر یا تایمر فرمان برای مدیریت ترتیب عملکرد

• تجهیزات حفاظتی مانند فیوز، بریکر یا رله حفاظت ولتاژ

• چراغ‌های سیگنال برای نمایش وضعیت شبکه، ژنراتور و خروجی

این روش در مقایسه با استفاده از کلید موتوردار یا کلید دوطرفه، هزینه کمتری دارد، امکان تعمیر و نگهداری آسان‌تری فراهم می‌کند و برای آمپرهای پایین تا متوسط (تا حدود ۶۳۰ آمپر) گزینه‌ای قابل اطمینان است.

طراحی و ساخت تابلو برق چنج اور

طراحی و ساخت تابلو برق چنج اور یکی از مراحل حیاتی در پیاده‌سازی سیستم‌های برق اضطراری است. این تابلوها باید با دقت مهندسی بالا، شناخت دقیق از نیاز پروژه، و بر اساس استانداردهای روز طراحی شوند تا عملکردی ایمن، پایدار و دقیق داشته باشند.

در فرآیند طراحی تابلو چنج اور، چند عامل اصلی مورد توجه قرار می‌گیرد:

تحلیل نیاز پروژه: نخستین مرحله در طراحی تابلو چنج اور، شناخت دقیق شرایط پروژه است. این مرحله شامل بررسی عواملی مانند توان مصرفی، نوع بار (تک‌فاز یا سه‌فاز)، میزان حساسیت تجهیزات نسبت به قطع برق، شرایط محیطی محل نصب، و نوع منبع تغذیه پشتیبان (مانند دیزل ژنراتور یا UPS) می‌شود.

انتخاب نوع عملکرد تابلو: بسته به نیاز پروژه، تابلو ممکن است به صورت دستی (MTS) یا اتوماتیک (ATS) طراحی شود. در پروژه‌های صنعتی و حساس، معمولاً ترجیح داده می‌شود تا فرآیند انتقال بدون نیاز به مداخله اپراتور انجام گیرد.

طراحی نقشه‌های فنی: در این مرحله، نقشه‌های مدار قدرت و مدار فرمان تهیه می‌شوند. این نقشه‌ها شامل جزئیاتی مانند محل نصب کلیدها، کنتاکتورها، کنترلر یا تایمر، تجهیزات حفاظتی (فیوز، بریکر، رله‌ها) و مسیرهای سیم‌کشی داخلی هستند.

انتخاب قطعات با کیفیت: تمام تجهیزات به‌کاررفته در تابلو، باید از برندهای معتبر و با ظرفیت جریان مناسب انتخاب شوند. استفاده از قطعات استاندارد و باکیفیت، نقش مهمی در افزایش ایمنی، طول عمر و عملکرد پایدار تابلو دارد. این تجهیزات شامل موارد زیر است:

• کنتاکتور یا کلید چنج اور اصلی

• کنترلر دیجیتال (در تابلوهای اتوماتیک)

• فیوز، بریکر، رله‌های حفاظتی، ترمینال و کابل‌ها

• بدنه فلزی مقاوم با پوشش رنگ پودری الکترواستاتیک، جهت محافظت در برابر خوردگی و عوامل محیطی

مونتاژ، تست و کنترل کیفیت: پس از اتمام مونتاژ تابلو، مجموعه‌ای از تست‌های ایمنی، عملکرد و مقاومت الکتریکی روی آن انجام می‌شود. هدف این آزمون‌ها، اطمینان از عملکرد صحیح تابلو در شرایط واقعی شامل قطع و وصل برق، تأخیر زمانی در سوئیچینگ، واکنش به نوسانات ولتاژ و حفظ پایداری خروجی است. انجام دقیق این مراحل، تضمین‌کننده کیفیت و ایمنی نهایی تابلو خواهد بود.

نصب و راه‌اندازی در محل: پس از انجام تست‌ها، تابلو در محل پروژه نصب می‌شود و تنظیمات نهایی کنترلر، بررسی فازها و اتصال زمین به‌دقت انجام می‌گیرد. در صورت لزوم، آموزش نحوه استفاده از تابلو نیز به تیم بهره‌برداری ارائه خواهد شد.

سپند تابلو با بهره‌گیری از تیم مهندسان مجرب، استفاده از تجهیزات استاندارد و سابقه اجرای صدها پروژه صنعتی، آماده است تا انواع تابلو برق چنج اور دستی و اتوماتیک را متناسب با نیاز شما طراحی و تولید نماید.
