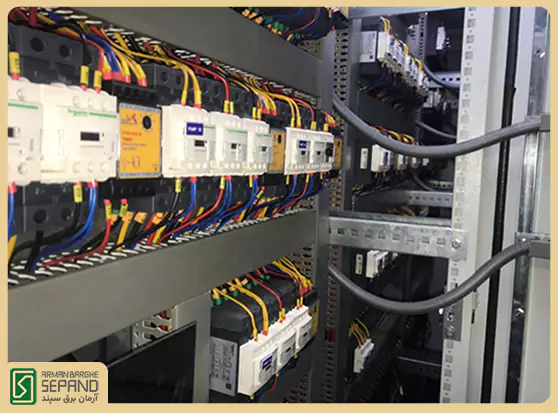

تابلو برق ستاره مثلث

در این صفحه با ویژگی‌ها، مزایا، نحوه عملکرد و عوامل مؤثر بر قیمت تابلو برق ستاره مثلث آشنا می‌شوید تا بتوانید بهترین گزینه را برای نیاز صنعتی خود انتخاب کنید.

تابلو برق ستاره مثلث چیست؟

تابلو برق ستاره مثلث یکی از سیستم‌های کنترلی است که برای راه‌اندازی موتورهای الکتریکی سه‌فاز با توان‌های ۷.۵ کیلووات به بالا استفاده می‌شود. این سیستم برای کاهش جریان هجومی موتور در هنگام راه‌اندازی طراحی شده است. در حالت عادی، وقتی موتور سه فاز به‌طور مستقیم به برق متصل می‌شود، جریان زیادی از شبکه برق درخواست می‌کند که می‌تواند منجر به آسیب به سیستم و تجهیزات شود.

تابلو برق ستاره مثلث با تقسیم جریان به دو مرحله (در ابتدا حالت ستاره و سپس تغییر به مثلث) این مشکل را حل می‌کند. در ابتدا موتور در حالت ستاره به‌کار می‌افتد که ولتاژ کمتری به آن وارد می‌شود و جریان کمتری از شبکه برق درخواست می‌شود. پس از گذشت مدت زمانی معین، مدار به حالت مثلث تغییر پیدا کرده و موتور با ولتاژ کامل کار می‌کند.

این سیستم نه‌تنها از آسیب به موتور جلوگیری می‌کند، بلکه مصرف انرژی را کاهش می‌دهد و عمر مفید موتور را افزایش می‌دهد. تابلو برق ستاره مثلث به‌ویژه در صنایع بزرگ و پروژه‌های صنعتی که نیاز به موتورها با توان بالا دارند، کاربرد دارد.

انواع تابلو برق ستاره مثلث

تابلو برق ستاره مثلث در انواع مختلفی ارائه می‌شود که می‌توان آن‌ها را بسته به نوع عملکرد و نیاز پروژه انتخاب کرد. برخی از انواع تابلو برق ستاره مثلث عبارتند از:

تابلو برق ستاره مثلث دستی

در تابلو ستاره مثلث دستی، فرآیند تغییر وضعیت از مدار ستاره به مثلث به‌صورت دستی انجام می‌شود. این تابلوها معمولاً برای پروژه‌هایی با شرایط خاص و در محیط‌هایی که نیاز به کنترل دستی وجود دارد، استفاده می‌شوند.

تابلو ستاره مثلث اتوماتیک

تابلو ستاره مثلث اتوماتیک به‌طور خودکار مدار را از حالت ستاره به مثلث تغییر می‌دهد.

این تابلوها معمولاً با استفاده از تایمرها و کنتاکتورها به‌طور هوشمند عملیات راه‌اندازی موتور را انجام می‌دهند.

تابلوهای اتوماتیک از مزایای زیادی همچون کاهش خطاهای انسانی، افزایش ایمنی و بهبود عملکرد موتور برخوردارند و در پروژه‌های بزرگ صنعتی و اتوماسیون‌های پیشرفته کاربرد دارند.

تابلو ستاره مثلث اتوماتیک به دلیل عملکرد خودکار و آسان، در مکان‌هایی که نیاز به راه‌اندازی مداوم و بی‌وقفه موتورهای بزرگ دارند، به‌طور گسترده‌ای استفاده می‌شود. این تابلوها همچنین باعث کاهش مصرف انرژی، افزایش ایمنی و بهبود عملکرد می‌شوند.

تابلو برق ستاره مثلث با رله زمانی

این نوع تابلو برق به‌طور خاص برای موتورهای با توان بالا طراحی شده است. در این تابلوها، رله‌های زمانی به‌منظور ایجاد تاخیر در تغییر وضعیت از ستاره به مثلث استفاده می‌شوند، که باعث می‌شود موتور به‌طور نرم و بدون ایجاد شوک‌های الکتریکی راه‌اندازی شود.

نقشه تابلو ستاره مثلث

در نقشه تابلو ستاره مثلث، از سه کنتاکتور اصلی، ستاره‌ای و دلتا برای کنترل و راه‌اندازی موتور استفاده می‌شود. این کنتاکتورها به‌طور دقیق با یکدیگر عمل کرده و تغییر وضعیت از حالت ستاره به مثلث و بالعکس را مدیریت می‌کنند. نقشه تابلو برق ستاره مثلث سه فاز باید به‌گونه‌ای طراحی شود که اتصال دقیق فازها و ترمینال‌ها به‌طور صحیح انجام گیرد تا سیستم به‌درستی کار کند.

در حالت ستاره، ولتاژ کاهش یافته و موتور با جریان کمتری راه‌اندازی می‌شود. پس از گذشت مدت زمان معین، مدار به حالت مثلث تغییر کرده و ولتاژ به حالت طبیعی خود برمی‌گردد. این طراحی موجب کاهش مصرف انرژی و افزایش عمر مفید موتور می‌شود.

نقشه تابلو برق ستاره مثلث سه فاز باید به‌گونه‌ای تنظیم شود که تمامی قطعات به‌درستی و با توجه به نیاز سیستم متصل شوند تا از بروز مشکلات و اختلالات در عملکرد سیستم جلوگیری شود.

ویژگی‌ها و مزایای تابلو برق ستاره مثلث

• کاهش جریان هجومی: یکی از مهم‌ترین مزایای تابلو برق ستاره مثلث، کاهش جریان هجومی موتور در هنگام راه‌اندازی است که از آسیب به موتور و سیستم‌های الکتریکی جلوگیری می‌کند.

• افزایش عمر موتور: با استفاده از این سیستم، فشار کمتری به موتور وارد می‌شود که باعث افزایش عمر مفید آن می‌شود.

• صرفه‌جویی در انرژی: تابلو برق ستاره مثلث به‌طور مؤثری از افزایش مصرف انرژی جلوگیری می‌کند و هزینه‌های عملیاتی را کاهش می‌دهد.

• مناسب برای موتورهای با توان بالا: این سیستم برای موتورهای سه فاز با توان نامی ۷.۵ کیلووات به بالا طراحی شده است.

• نصب و راه‌اندازی آسان: تابلو برق‌های ستاره مثلث به‌راحتی قابل نصب هستند و برای پروژه‌های صنعتی و اتوماسیون مناسب می‌باشند.

قیمت تابلو برق ستاره مثلث

قیمت تابلو برق ستاره مثلث به عوامل مختلفی بستگی دارد که هر کدام می‌تواند تأثیر قابل‌توجهی در هزینه نهایی داشته باشد. از مهم‌ترین عوامل موثر بر قیمت تابلو برق ستاره مثلث می‌توان به توان موتور، برند تابلو برق، تجهیزات استفاده‌شده (مانند کنتاکتورها، رله‌ها، فیوزها)، درجه حفاظت (IP)، ابعاد تابلو و شرایط محیطی نصب اشاره کرد.

• توان موتور: قیمت تابلو برق ستاره مثلث به توان موتور متصل به تابلو بستگی دارد. هرچه توان موتور بالاتر باشد، تابلو برق نیاز به تجهیزات پیچیده‌تری خواهد داشت که باعث افزایش هزینه‌ها می‌شود.

• برند تابلو برق: برند تولیدکننده تابلو برق نیز تأثیر زیادی بر قیمت دارد. برندهای معتبر معمولاً قیمت‌های بالاتری دارند، اما کیفیت و دوام بیشتری نیز ارائه می‌دهند.

• تجهیزات استفاده‌شده: کنتاکتورها، رله‌ها، فیوزها و دیگر اجزای مورد استفاده در ساخت تابلو برق ستاره مثلث، به‌طور مستقیم بر قیمت تابلو تاثیر می‌گذارند. تجهیزات با کیفیت بالا معمولاً هزینه بیشتری دارند.

• درجه حفاظت (IP): تابلوهای برق با درجه حفاظت بالاتر (مثلاً IP56) نسبت به تابلوهایی با درجه حفاظت پایین‌تر قیمت بیشتری دارند.

• ابعاد تابلو: تابلوهای بزرگ‌تر که برای موتورهای با توان بالاتر طراحی می‌شوند، معمولاً قیمت بالاتری دارند.

• شرایط محیطی نصب: تابلوهای برق برای استفاده در محیط‌های خاص (مانند فضاهای مرطوب یا صنعتی) نیاز به محافظت‌های اضافی دارند که می‌تواند بر قیمت تأثیر بگذارد.

بنابراین، قیمت تابلو برق ستاره مثلث به نیاز خاص پروژه و مشخصات فنی موتور بستگی دارد. برای دریافت قیمت دقیق تابلو برق ستاره مثلث و مشاوره تخصصی متناسب با شرایط پروژه خود، پیشنهاد می‌کنیم با کارشناسان فروش شرکت سپند تابلو تماس بگیرید.

تماس مستقیم با سپند تابلو

برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.

09121582213

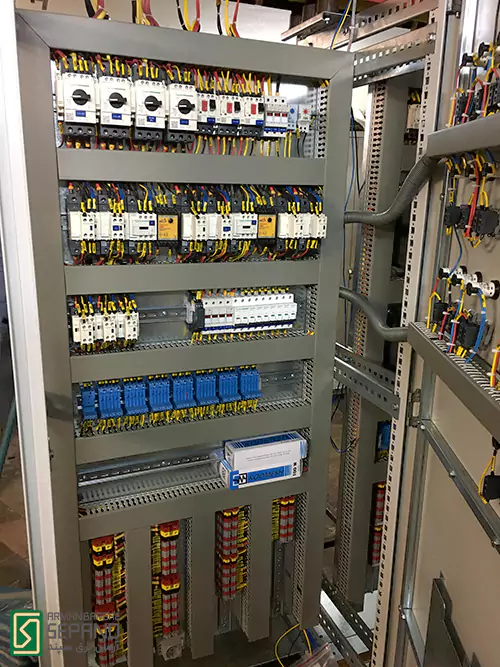

قطعات و اجزای تابلو ستاره مثلث

تابلو برق ستاره مثلث از قطعات مختلفی تشکیل شده است که هر کدام نقش خاصی در عملکرد صحیح و ایمن سیستم دارند. این قطعات شامل:

• کنتاکتور اصلی، ستاره‌ای و دلتا: برای اتصال و قطع جریان به موتور.

• رله زمان (تایمر تاخیری): برای تغییر مدار از ستاره به مثلث پس از گذشت زمان معین.

• رله حرارتی (رله بی‌متال): برای محافظت از موتور در برابر اضافه‌بار.

• فیوز مینیاتوری: برای محافظت از مدار فرمان.

• کلید اصلی اتوماتیک: برای قطع و وصل مدار به‌طور ایمن.

مونتاژ تابلو برق ستاره مثلث

برای مونتاژ تابلو برق ستاره مثلث، مهم‌ترین نکته دقت در نصب و سیم‌کشی صحیح است. در اینجا مراحل اصلی نصب به‌صورت ساده توضیح داده شده:

• سیم‌کشی: در ابتدا باید از چهار سیم برای اتصال استفاده کنید که سه سیم برای فاز و یک سیم برای خنثی است. این سیم‌کشی باید به‌طور دقیق انجام شود تا سیستم به‌درستی کار کند.

• اتصال به موتور: ابتدا کنتاکتور K1 برای ایجاد اتصال ستاره وارد مدار می‌شود. سپس بعد از گذشت مدت زمان مشخص، کنتاکتور K3 وارد مدار شده و سیستم به حالت مثلث تغییر می‌کند.

• انتقال برق: در حالت ستاره ولتاژ کاهش می‌یابد و موتور با جریان کمتری شروع به کار می‌کند. وقتی به حالت مثلث می‌رود، ولتاژ به حالت معمولی خود برمی‌گردد و موتور به‌طور کامل به‌کار می‌افتد.

دستمزد مونتاژ تابلو برق ستاره مثلث

دستمزد مونتاژ تابلو برق ستاره مثلث به فاکتورهایی مثل ابعاد تابلو، تجهیزات استفاده‌شده و شرایط نصب بستگی دارد. اگر نیاز به مشاوره دقیق دارید یا قصد دارید قیمت نهایی را بر اساس پروژه خود بدانید، کافیست با کارشناسان ما تماس بگیرید تا راهنمایی‌های لازم را دریافت کنید.

عیب‌یابی تابلو ستاره مثلث

ممکن است در حین کار با تابلو برق ستاره مثلث مشکلاتی پیش آید که نیاز به بررسی و عیب‌یابی داشته باشند. در اینجا به برخی از مشکلات رایج و راه‌حل‌های آن‌ها اشاره می‌کنیم:

• کنتاکتور وصل نمی‌شود: این مشکل می‌تواند به دلیل قطع بودن مدار فرمان باشد. برای رفع این مشکل، مدار فرمان را بررسی کرده و در صورت نیاز، آن را تعمیر یا تعویض کنید.

• کنتاکت‌های شستی یا میکروسوییچ عمل نمی‌کند: در این حالت، کنتاکت‌ها باید تمیز یا تعویض شوند تا عملکرد صحیح آنها بازگردد.

• ولتاژ تغذیه کم است: اگر ولتاژ تغذیه کنتاکتور پایین باشد، باید از بوبین با ولتاژ مناسب استفاده کنید.

• کنتاکتور موقتی وصل می‌شود و سپس قطع می‌شود: این مشکل معمولاً به دلیل اتصالات ناقص یا مشکل در کنتاکت‌ها به وجود می‌آید. برای رفع آن، اتصالات را بررسی کرده و در صورت نیاز، آنها را تعمیر یا تعویض کنید.

سخن پایانی

تابلو برق ستاره مثلث یکی از بهترین و اقتصادی‌ترین راه‌حل‌ها برای راه‌اندازی موتورهای سه‌فاز است. این سیستم با کاهش جریان هجومی، افزایش عمر موتور و جلوگیری از آسیب به سیستم‌های برقی، عملکردی عالی و طول عمر بالاتر را برای موتورهای بزرگ فراهم می‌آورد. از این رو، در پروژه‌های صنعتی و سیستم‌های برقی بزرگ، استفاده از این تابلو برق می‌تواند به‌طور قابل‌توجهی کارایی و ایمنی را افزایش دهد.

برای مشاوره و خرید تابلو برق ستاره مثلث و دریافت اطلاعات دقیق‌تر متناسب با نیاز پروژه خود، با مشاوران متخصص ما تماس بگیرید و بهترین انتخاب را داشته باشید.
