سوالات متداول
تابلو برق سه فاز چه کاربردی دارد؟
تابلو برق سه فاز وظیفه توزیع و کنترل برق را در پروژههای خانگی، صنعتی، کشاورزی و کارگاهی بر عهده دارد. این تابلو باعث افزایش ایمنی و عملکرد پایدار تجهیزات میشود.
تفاوت تابلو برق سه فاز خانگی و صنعتی چیست؟
تابلو خانگی معمولاً ظرفیت پایینتر و طراحی سادهتری دارد، در حالی که تابلو صنعتی برای جریانهای بالا، بارهای سنگین و محیطهای کاری سخت ساخته میشود.
برای نصب تابلو برق سه فاز چه نکاتی باید رعایت شود؟
انتخاب مکان مناسب، سیمکشی استاندارد، استفاده از ارت صحیح و تست کامل قبل از برقدار کردن از مهمترین مراحل نصب هستند.
چطور میتوانم قیمت دقیق تابلو برق سه فاز را بدانم؟
قیمت بر اساس ظرفیت، نوع تابلو و قطعات بهکاررفته مشخص میشود. برای برآورد دقیق و استعلام قیمت تابلو برق سه فاز میتوانید با مشاوران سپند تابلو تماس بگیرید.
انواع تابلو برق سه فاز
تابلوهای سه فاز با توجه به محیط نصب و کاربری موردنظر به مدلهای مختلفی تقسیم میشوند. هرکدام ویژگیها و مزایای خاصی دارند و انتخاب درست آنها باعث افزایش ایمنی، کاهش هزینه و بهرهوری بیشتر میشود. در ادامه به پرکاربردترین انواع تابلو برق سه فاز اشاره میکنیم. برای مشاهده اطلاعات کامل هر مدل، کافی است روی دکمهی مربوط به آن کلیک کنید.
تابلو برق سه فاز هوشمند: تابلو برق سه فاز هوشمند مناسب پروژههایی است که نیاز به کنترل از راه دور، مانیتورینگ لحظهای و اتوماسیون دارند. این تابلوها امکان مدیریت مصرف انرژی و افزایش ایمنی را فراهم میکنند.
تابلو برق سه فاز خانگی: تابلو برق سه فاز خانگی برای مجتمعهای مسکونی و ساختمانهای تجاری سبک طراحی شده است. این تابلو وظیفه توزیع ایمن برق و حفاظت از تجهیزات برقی را بر عهده دارد.
تابلو برق سه فاز صنعتی: تابلو برق سه فاز صنعتی برای کارخانهها، موتورخانهها و خطوط تولید مناسب است. این نوع تابلو با تحمل جریانهای بالا و بارهای سنگین، به ایمنی و بهرهوری بیشتر کمک میکند.
تابلو برق سه فاز کارگاهی: تابلو برق سه فاز کارگاهی مخصوص پروژههای ساختمانی و محیطهای موقت طراحی شده است. این تابلو با بدنهای مقاوم و قابلیت جابهجایی، انتخابی مطمئن در شرایط سخت محسوب میشود.
تابلو برق سه فاز کشاورزی: تابلو برق سه فاز کشاورزی برای کنترل پمپها، چاهها و سیستمهای آبیاری استفاده میشود. این تابلو در برابر نوسانات برق محافظت ایجاد کرده و بهرهوری تجهیزات کشاورزی را افزایش میدهد.
تابلو برق سه فاز آسانسور: تابلو برق سه فاز آسانسور وظیفه کنترل ایمن آسانسور، استارت نرم و مدیریت شرایط اضطراری را بر عهده دارد. این تابلو برای افزایش ایمنی مسافران طراحی شده است.
تماس مستقیم با سپند تابلو
برای استعلام قیمت و دریافت مشاوره رایگان، همین حالا با ما تماس بگیرید.

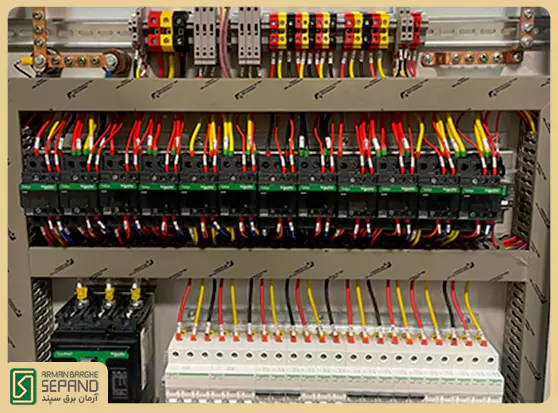

اجزای تابلو برق سه فاز
تابلو برق سه فاز از اجزای مختلفی تشکیل شده که هرکدام نقش مهمی در ایمنی، کنترل و پایداری سیستم برقرسانی دارند. شناخت این اجزا به شما کمک میکند تا هنگام خرید یا طراحی، انتخابی دقیقتر داشته باشید. در ادامه به مهمترین قطعات اشاره میکنیم:
کلید اصلی: وظیفه قطع و وصل کل برق ورودی را بر عهده دارد و معمولاً از نوع MCCB یا ACB انتخاب میشود. این کلید باید متناسب با ظرفیت تابلو و جریان اتصال کوتاه شبکه در نظر گرفته شود.
کلیدهای حفاظتی مدار: فیوزها یا کلیدهای مینیاتوری (MCB/MCCB) برای حفاظت از خطوط خروجی و تجهیزات متصل استفاده میشوند. این قطعات در صورت بروز اضافه جریان یا اتصال کوتاه، مدار را به سرعت قطع میکنند.
کلید محافظ جان (RCD): برای جلوگیری از خطر برقگرفتگی ناشی از نشتی جریان کاربرد دارد. استفاده از این کلید در تابلوهای خانگی و کارگاهی بسیار رایج است.
کنتاکتور: یکی از اجزای کلیدی تابلو برای کنترل موتور و بارهای پرمصرف است. کنتاکتور اشنایدر امکان راهاندازی و توقف از مدار فرمان را فراهم میکند.
رله حرارتی (اوورلود): برای حفاظت موتور در برابر اضافهبار طراحی شده است. این رله در صورت عبور جریان بیش از حد، مدار را قطع میکند تا از سوختن سیمپیچ جلوگیری شود.
شینهها (Busbar): وظیفه انتقال جریان بین اجزای مختلف تابلو را دارند. شینهها معمولاً از جنس مس یا آلومینیوم ساخته میشوند و باید متناسب با شدت جریان انتخاب شوند.
ترمینالها: برای اتصال ورودی و خروجی کابلها استفاده میشوند و به نظم سیمکشی تابلو کمک میکنند.
تجهیزات فرمان و سیگنال: شامل کلیدهای فشاری، سلکتوری، چراغ سیگنال، تایمر و رلههای کمکی هستند که در کنترل دستی یا خودکار تابلو کاربرد دارند.
بدنه تابلو و درجه حفاظتی: جنس بدنه معمولاً فلزی با رنگ پودری الکترواستاتیک است. انتخاب درجه حفاظت (IP) بر اساس شرایط محیطی اهمیت زیادی دارد. در محیطهای پرگردوغبار یا مرطوب، استفاده از تابلو با IP بالا ضروری است.
نقشه تابلو برق سه فاز
نقشه تابلو برق سه فاز بهعنوان نقشه راه سیستم عمل میکند و محل قرارگیری اجزا، مسیر جریان و نحوهی اتصال سیمها را مشخص میسازد. داشتن یک نقشه استاندارد باعث میشود که هم در زمان نصب و هم هنگام تعمیرات، همه چیز سریعتر و با خطای کمتر انجام شود.
نقشه تابلو برق سه فاز معمولاً در دو سطح تهیه میشود:
نقشه تکخطی (Single Line): نمای کلی مدار را نشان میدهد و بیشتر برای مستندسازی و ارائه به کارفرما مورد استفاده قرار میگیرد.
نقشه چندخطی (Wiring Diagram): جزئیات دقیق سیمکشی، شمارهگذاری ترمینالها و رنگبندی سیمها را مشخص میکند و بهویژه برای برقکارها و نصابها ضروری است.
استفاده از نقشه صحیح، ریسک خطا را به حداقل میرساند و در زمان عیبیابی و توسعه تابلو هم کمک بزرگی محسوب میشود.
سیمکشی تابلو برق سه فاز
سیمکشی تابلو برق سه فاز مرحلهای است که در آن اجزای مختلف طبق نقشه به هم متصل میشوند. اجرای دقیق و استاندارد این بخش، کل عملکرد تابلو را تضمین میکند.
در سیمکشی تابلو برق سه فاز باید چند نکتهی مهم رعایت شود:
انتخاب سطح مقطع مناسب کابلها بر اساس شدت جریان و توان مصرفی.
استفاده از رنگبندی استاندارد برای فازها (زرد، قرمز، آبی) و نول (آبی کمرنگ یا مشکی).
جداسازی سیمهای مدار فرمان از مدار قدرت برای افزایش ایمنی و کاهش نویز.
استفاده از سرسیم و وایرشو برای جلوگیری از شل شدن اتصالات.
برچسبگذاری دقیق کابلها و ترمینالها جهت سهولت در سرویس و عیبیابی.
اجرای درست سیمکشی تابلو برق سه فاز نهتنها ایمنی سیستم را بالا میبرد، بلکه باعث افزایش عمر مفید تجهیزات و سهولت در تعمیرات آینده میشود.
نصب تابلو برق سه فاز
نصب تابلو برق سه فاز یکی از حساسترین مراحل در اجرای سیستم برقرسانی است. اجرای درست این مرحله باعث میشود تابلو عملکرد ایمن و پایدار داشته باشد و خطراتی مثل اتصال کوتاه یا آتشسوزی به حداقل برسد.
برای نصب تابلو برق سه فاز معمولاً ابتدا مکان مناسب انتخاب میشود؛ مکانی که از رطوبت، گردوغبار و ضربه دور باشد و امکان دسترسی راحت برای تعمیرات وجود داشته باشد. سپس بدنه تابلو به دیوار یا شاسی مخصوص نصب میگردد. در ادامه کابلهای ورودی و خروجی به ترمینالها و شینهها متصل میشوند و اجزای داخلی مثل کلید اصلی، فیوزها و کنتاکتورها در جای خود قرار میگیرند.
در فرایند نصب تابلو برق سه فاز رعایت نکات ایمنی اهمیت بالایی دارد. از جمله این نکات میتوان به استفاده از سیم ارت استاندارد، تست مقاومت عایقی کابلها، کنترل سفتی اتصالات و بررسی عملکرد کلیدهای حفاظتی اشاره کرد. همچنین بهتر است قبل از برقدار کردن تابلو، تمامی اتصالات بر اساس نقشه تابلو برق سه فاز بررسی و تأیید شوند.
عیبیابی تابلو برق سه فاز
عیبیابی تابلو برق سه فاز یکی از مهمترین بخشهای نگهداری و سرویس دورهای است. حتی اگر تابلو بهصورت استاندارد طراحی و نصب شده باشد، باز هم ممکن است در طول زمان مشکلاتی مانند اتصالات شل، افزایش دما یا عملکرد نادرست کلیدها به وجود بیاید. شناخت نشانهها و دلایل خرابی کمک میکند که تعمیرات سریعتر و با هزینه کمتر انجام شود.
مشکلات رایج در تابلو برق سه فاز
قطع مکرر فیوز یا کلید: این مشکل معمولاً به دلیل اتصال کوتاه یا بار بیش از حد به وجود میآید.
گرمشدن بیشازحد کابلها یا شینهها: میتواند ناشی از انتخاب سطح مقطع نامناسب یا شل شدن اتصالات باشد.
عدم توازن بین فازها: در صورت توزیع نامناسب بار، یکی از فازها بیشتر از بقیه تحت فشار قرار میگیرد و منجر به افت ولتاژ یا خاموشی بخشی از سیستم میشود.
عمل نکردن کنتاکتور یا رله: این مورد میتواند به دلیل سوختن بوبین، خرابی مکانیکی یا خطا در مدار فرمان باشد.
نشتی جریان یا برقگرفتگی: اغلب به خاطر نبود ارت استاندارد یا خرابی کلید محافظ جان اتفاق میافتد.
نکات مهم در عیبیابی
برای عیبیابی تابلو برق سه فاز بهتر است ابتدا از ابزارهای تست مانند مولتیمتر یا آمپرمتر استفاده شود. بررسی دمای اتصالات، تست مقاومت عایقی کابلها و اطمینان از سالم بودن تجهیزات حفاظتی از دیگر مراحل ضروری است. همچنین ثبت و مقایسه نتایج با استانداردها و نقشه تابلو، کار تشخیص مشکل را سادهتر میکند.
خازن تابلو برق سه فاز
خازن در تابلو برق سه فاز برای اصلاح ضریب توان و کاهش مصرف انرژی به کار میرود. استفاده از بانک خازنی باعث میشود بارهای موتوری با راندمان بالاتری کار کنند و هزینه برق کاهش پیدا کند. این تجهیز بیشتر در واحدهای صنعتی و کشاورزی کاربرد دارد.
قیمت تابلو برق سه فاز
قیمت تابلو برق سه فاز به عوامل مختلفی مثل ظرفیت جریان، نوع تابلو (خانگی، صنعتی، کارگاهی، کشاورزی یا هوشمند)، کیفیت قطعات و درجه حفاظتی بدنه (IP) بستگی دارد. در مواردی که تابلو بهصورت سفارشی طراحی شود، هزینه نهایی متناسب با نیاز پروژه تغییر میکند.
برای اینکه بهترین انتخاب را داشته باشید، میتوانید از مشاوره رایگان سپند تابلو استفاده کنید. کارشناسان ما با بررسی مشخصات فنی پروژه، مناسبترین گزینه را از نظر کیفیت و قیمت به شما پیشنهاد میدهند.
